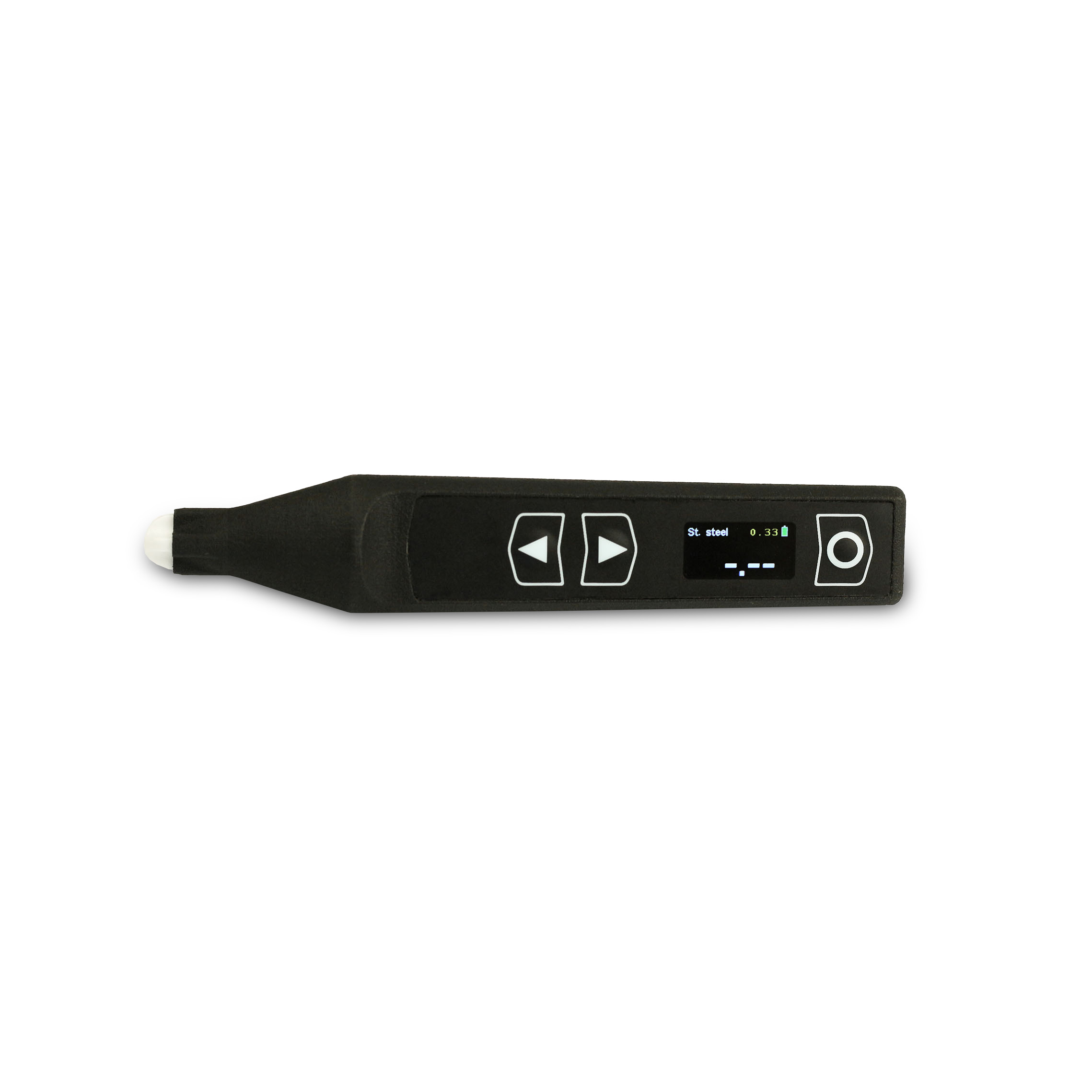

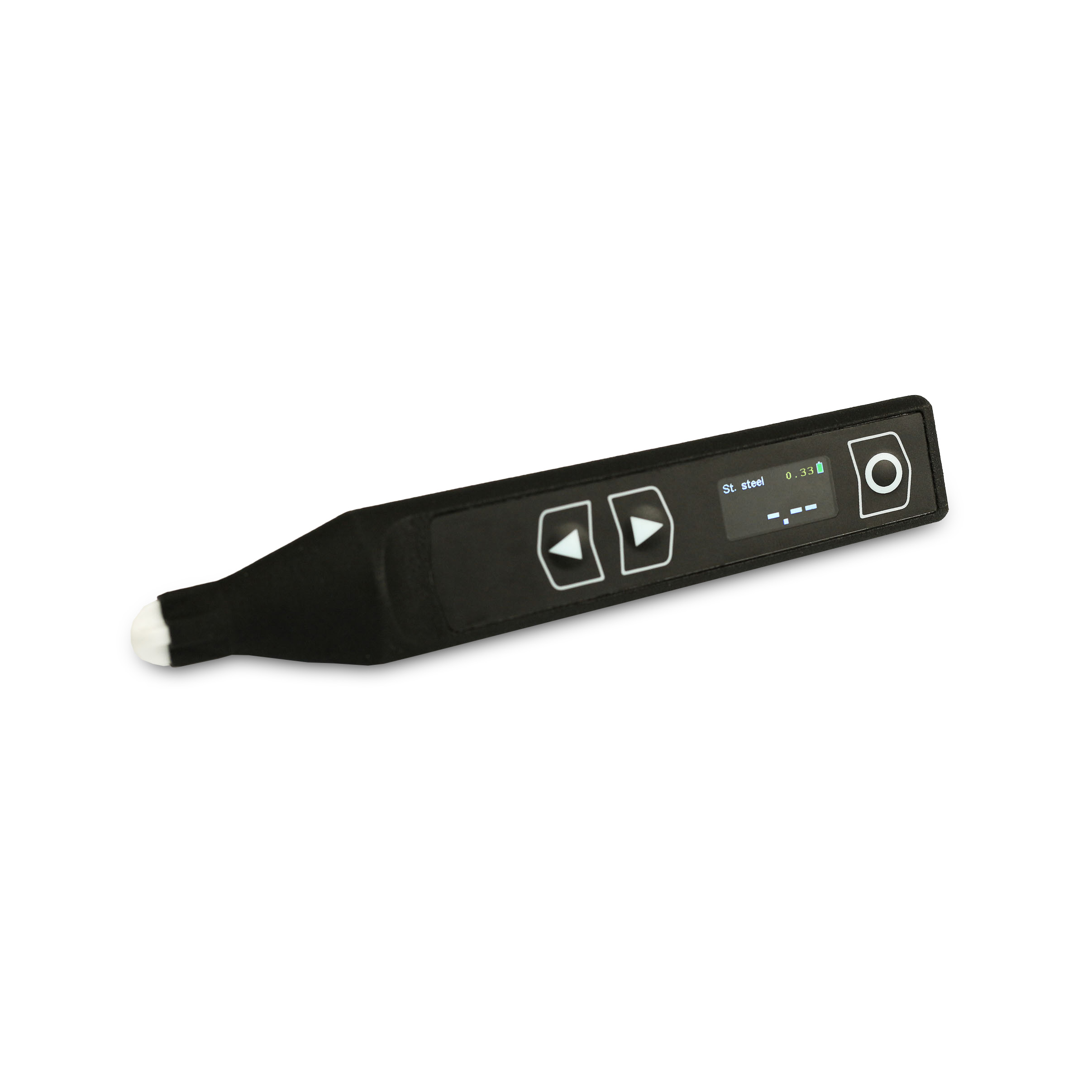

Bezdrátový vířivoproudý defektoskop vad s vířivými proudy pro detekci a měření hloubky povrchových trhlin.
Popis
Vířivoproudý defektoskop je určen k detekci a měření hloubky vad v objektech s výrazně nehomogenními elektromagnetickými vlastnostmi a drsným povrchem, jako jsou svarové spoje, oblast v okolí svaru a tepelně ovlivněná oblast.
Ergonomický kompaktní defektoskop, který kombinuje spolehlivost, širokou funkčnost a snadné ovládání.
Vlastnosti
- Nárazuvzdorné ergonomické pouzdro
- Keramická ochranná krytka
- Ochrana proti prachu a vlhkosti
- Rozšířený rozsah provozních teplot
- Integrovaný modul Bluetooth pro komunikaci se zobrazovacím zařízením (smartphone nebo tablet s operačním systémem Android)
- Specializovaná aplikace poskytující funkce amplitudově-fázového vířivoproudého defektoskopu
Základní technické charakteristiky
| Technické údaje | ED-W10mm | |
|---|---|---|
| Při použití samostatně nebo se zobrazovacím zařízením | ||
| Typ citlivého prvku | v souladu s ISO 17643 | |
| Průměr cívek citlivého prvku, mm | 10 | |
| Poloměr oblasti vlivu, mm | 30 | |
| Parametry materiálu kontrolovaného objektu: | ||
| Ocel | μ ≥ 10 rel. j.; σ > 0,5 MS/m | |
| Hliník | μ ≈ 1 rel. j.; 3,5 < σ < 60 MS/m | |
| Budicí frekvence, kHz: | ||
| profil Ocel | 100 | |
| profil Hliník | 100 | |
| Minimální zjistitelná hloubka vady, mm: | ||
| profil Ocel | 0,5 | |
| profil Hliník | 0,5 | |
| Minimální délka zjistitelné vady, mm | 10 | |
| Rozlišení měření hloubky vady, mm | 0,01 | |
| Minimální délka vady pro měření hloubky, mm | 30 | |
| Rozsah měření hloubky vad, mm | 0,5-10 | |
| Mez základní přípustné chyby měření hloubky vady | ± (0,2Z + 0,5) mm, kde Z je skutečná hloubka vady | |
| Maximální tloušťka dielektrického povlaku, mm: | ||
| pro měření hloubky vady s deklarovanou přesností | 1 | |
| pro detekci vady | 2 | |
| Maximální drsnost povrchu Rz, µm | 640 | |
| Mezní frekvence horní propusti při skenování, Hz | 5 | |
| Rychlost skenování při detekci vad, mm/s | 10 až 500 | |
| Rychlost skenování při měření hloubky vad, mm/s | do 50 | |
| Rozměry, max., mm | 152 × 30 × 30 | |
| Hmotnost, max., kg | 0,1 | |
| Indikace | barevný IPS displej, zvuková signalizace, vibrační signalizace | |
| Velikost displeje | 0,96″ | |
| Rozlišení displeje | 80 × 160 | |
| Provozní podmínky: | ||
| teplota okolí | -30 až +50 °C | |
| relativní vlhkost vzduchu | 40 až 80 % | |
| Stupeň krytí | IP67 | |
| Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru | ≥ 12 h | |
| Při použití se zobrazovacím zařízením | ||
| Budicí frekvence, kHz | 10, 15, 20, 30, 50, 75, 100, 150, 200, 500, 750 | |
| Předzesílení, dB | 6–36, krok 6 | |
| Zesílení X/Y, dB | 0–40, krok 0,1 | |
| Fáze, ° | 0–359,9, krok 0,1 | |
| Horní propust (HPF), Hz | 0–10, krok 1 | |
| Dolní propust (LPF), Hz | 10–240, krok 1 | |
| Signalizace: | ||
| zobrazení komplexní roviny | brána, dvojitá brána, sektor, dvojitý sektor | |
| zobrazení časového průběhu | práh, zrcadlový práh | |
| Rozměry zobrazovacího zařízení, max., mm | 180 × 90 × 25 | |
| Hmotnost zobrazovacího zařízení, max., kg | 0,5 | |
| Velikost displeje | 6,5″ | |
| Rozlišení displeje | 2400 × 1800 | |
| Provozní podmínky: | ||
| teplota okolí | -30 až +50 °C | |
| relativní vlhkost vzduchu | 40 až 80 % | |
| Stupeň krytí | IP68 | |
| Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru | ≥ 30 h | |
Dodávaná sada
- Vířivoproudý defektoskop

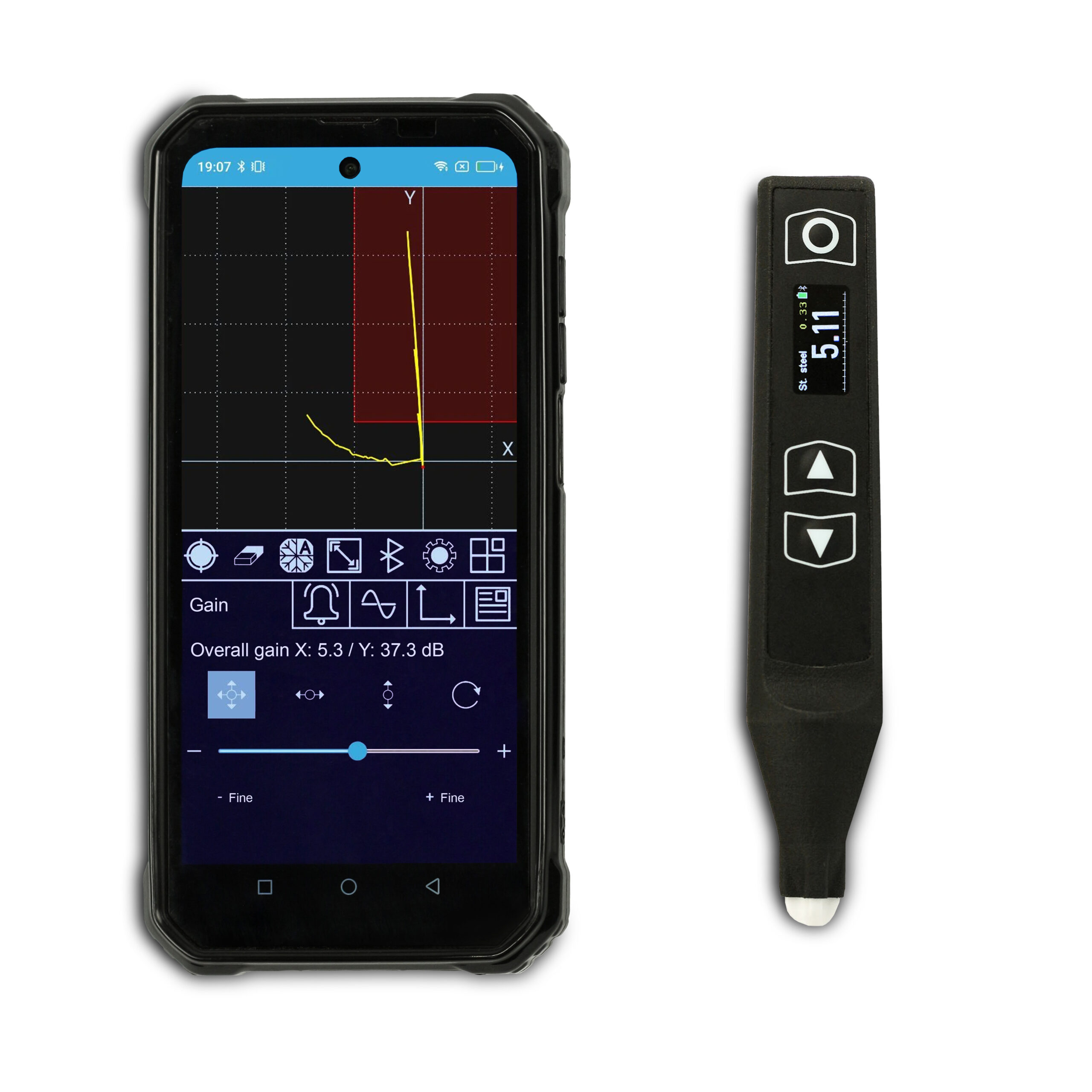

- Zobrazovací zařízení — odolný smartphone s předinstalovaným softwarem
- Nabíječka s kabelem USB-C – USB-C
- Referenční etalon vad MMD-220-Fe
- Užvatelská příručka
- Kufr pro skladování a přepravu
