info@ndtone.comPřenosné tvrdoměry (Leeb, UCI a Rockwell)

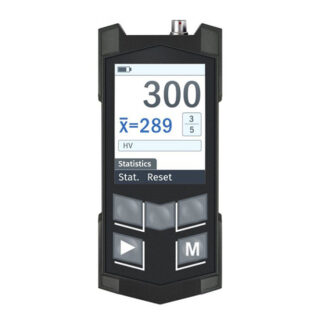

Přenosný tvrdoměr měří tvrdost kovů přímo na místě, bez převozu dílu na stolní přístroj. NDT1 Kraft vyrábí přenosný tvrdoměr KT-C, který v jednom přístroji kombinuje dvě fyzikální metody – dynamickou Leeb (odrazovou) a ultrazvukovou kontaktní impedanci (UCI) – spolu s kompletní řadou rázových sond a snímačů.
Přenosné tvrdomĕry
Sondy pro tvrdoměr
Dynamické sondy
-
D Dynamické sondy
Technické vlastnosti: — velikost v mm: Ø23 x 139; — drsnost v Ra, µm: 3,2; — minimální tloušťka kovu v mm: 10.
-
C Dynamické sondy
Technické vlastnosti: — velikost v mm: Ø23 x 139; — drsnost v Ra, µm: 1,6; — minimální tloušťka kovu v mm: 5.
-
DL Dynamické sondy
Technické vlastnosti: — velikost v mm: Ø23 x 255; — drsnost v Ra, µm: 3,2; — minimální tloušťka kovu v mm: 10.
-
G Dynamické sondy
Technické vlastnosti: — velikost v mm: Ø32 x 248; — drsnost v Ra, µm: 12,5; — minimální tloušťka kovu v mm: 70.
Ultrazvukové (UCI) sondy
-
U-10N UCI sondy
Technické vlastnosti: Tlaková síla 9.8 N. — minimální tloušťka kovu v mm: 2; — minimální poloměr testované oblasti v mm: 5; — maximální drsnost povrchu Ra v µm: 0,8; —...
-
U-50N UCI sondy
Technické vlastnosti: Tlaková síla 49 N. — minimální tloušťka kovu v mm: 2; — minimální poloměr testované oblasti v mm: 5; — maximální drsnost povrchu Ra v µm: 1,6; — velikost...
-
U-100N UCI sondy
Technické vlastnosti: Tlaková síla 98 N. — minimální tloušťka kovu v mm: 2; — minimální poloměr testované oblasti v mm: 5; — maximální drsnost povrchu Ra v µm: 3,2; — velikost...
Statické sondy
-
SPR Statická sonda
Sonda je určená k měření tvrdosti neferomagnetických kovů a ocelí s nízkou a střední tvrdostí a jiných materiálů. Sonda využívá přímou metodu měření tvrdosti v souladu se standardy DIN 50157...
-
SPR-A Statická sonda
Sonda je určena k měření tvrdosti neželezných kovů a slitin (hliník, měď, titan a jejich slitiny atd.), všech druhů ocelí a slitin nízké a střední tvrdosti (konstrukční, uhlíkové, legované, nerezové,...
Metoda Leeb (odrazová) měří rychlost odrazu nárazového tělíska a je ideální pro velké a těžké díly, odlitky a výkovky. Metoda UCI měří posun frekvence zatíženého diamantového hrotu a hodí se pro tenkostěnné díly, svary, ozubená kola a hladké jemnozrnné povrchy. Přenosné Rockwellovy sondy poskytují přímé statické čtení na tenkostěnných, trubkových a malých dílech a slouží jako referenční metoda.
Výsledky se automaticky převádějí na běžné stupnice tvrdosti – HRC, HRB, HB, HV a HS – takže lze měření uvádět ve stupnici, kterou vyžaduje vaše specifikace.
Sondu volte podle hmotnosti, geometrie a přístupnosti dílu: rázová tělíska Leeb D, DC, C, DL a G; sondy UCI U-10N, U-50N a U-100N; a přenosné Rockwellovy sondy SPR a SPR-A. Kombinace Leeb + UCI u přístroje KT-C umožňuje jedním přístrojem pokrýt jak velké drsné díly, tak malé a složité součásti.
Aplikace zahrnují vstupní kontrolu materiálu, ověření tepelného zpracování, kontrolu svarů a provozní kontrolu konstrukcí, potrubí a tlakových zařízení. Zkoušení probíhá podle uznávaných norem (Leeb: ASTM A956 / ISO 16859; UCI: ASTM A1038 / ISO 21968). Zařízení je vyrobeno v EU a dodává se se zkušebními etalony, podporou a školením.
FAQ
Leeb, nebo UCI – kterou metodu zvolit?
Leeb používejte pro velké a těžké díly, odlitky a výkovky; UCI pro tenkostěnné díly, svary a hladké jemnozrnné povrchy. Kombinovaný KT-C podporuje obě.
Lze přenosným tvrdoměrem zkoušet svary?
Ano. Metoda UCI se pro tvrdost svarů a tepelně ovlivněné oblasti hodí díky malému vtisku a nízké citlivosti na hmotnost dílu.
Které stupnice tvrdosti jsou podporovány?
Naměřené hodnoty se automaticky převádějí na HRC, HRB, HB, HV a HS.
Jaká je nutná příprava povrchu?
UCI vyžaduje hladký a čistý povrch; Leeb toleruje drsnější povrchy, ale stále potřebuje dostatečnou hmotnost dílu a přiměřenou úpravu povrchu.
