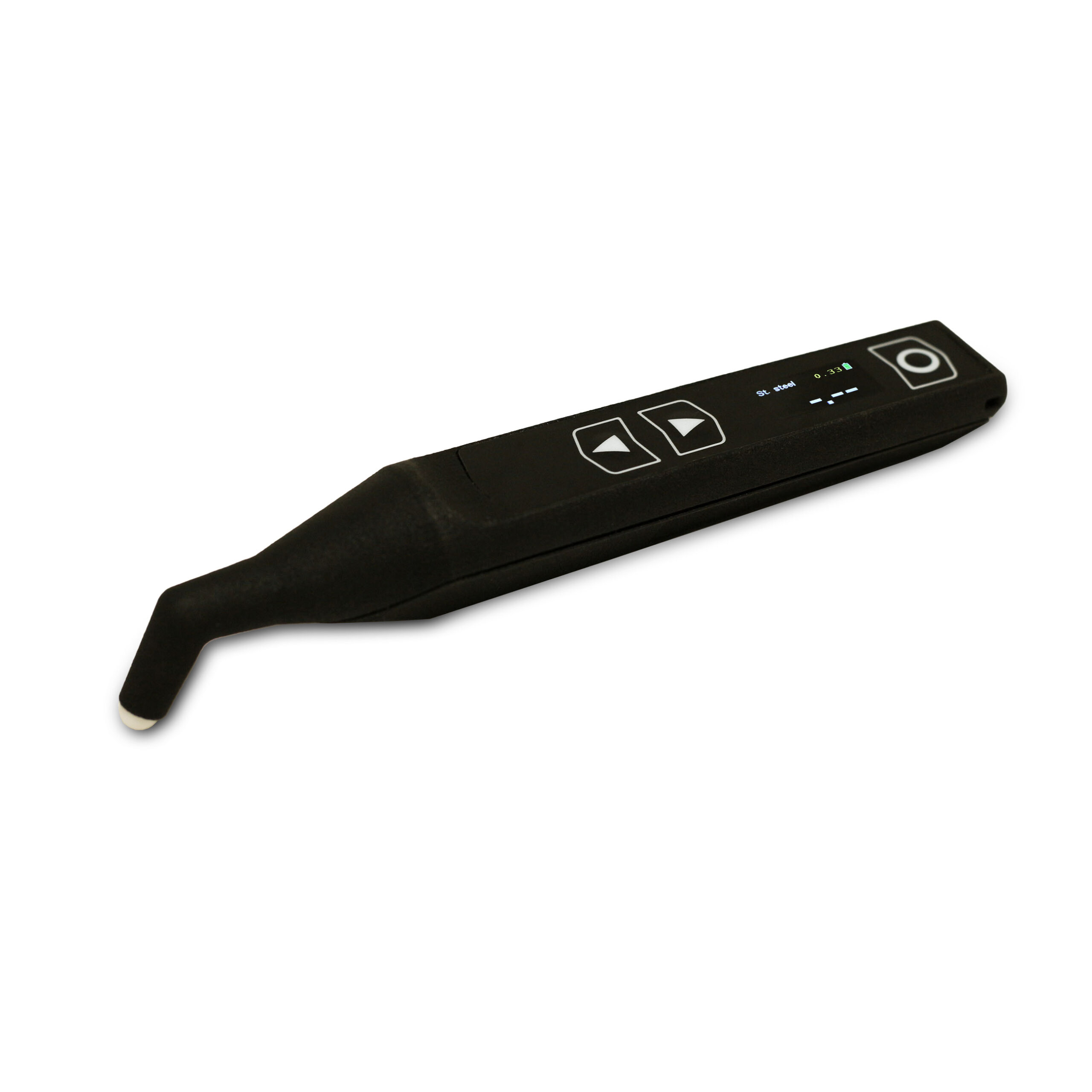

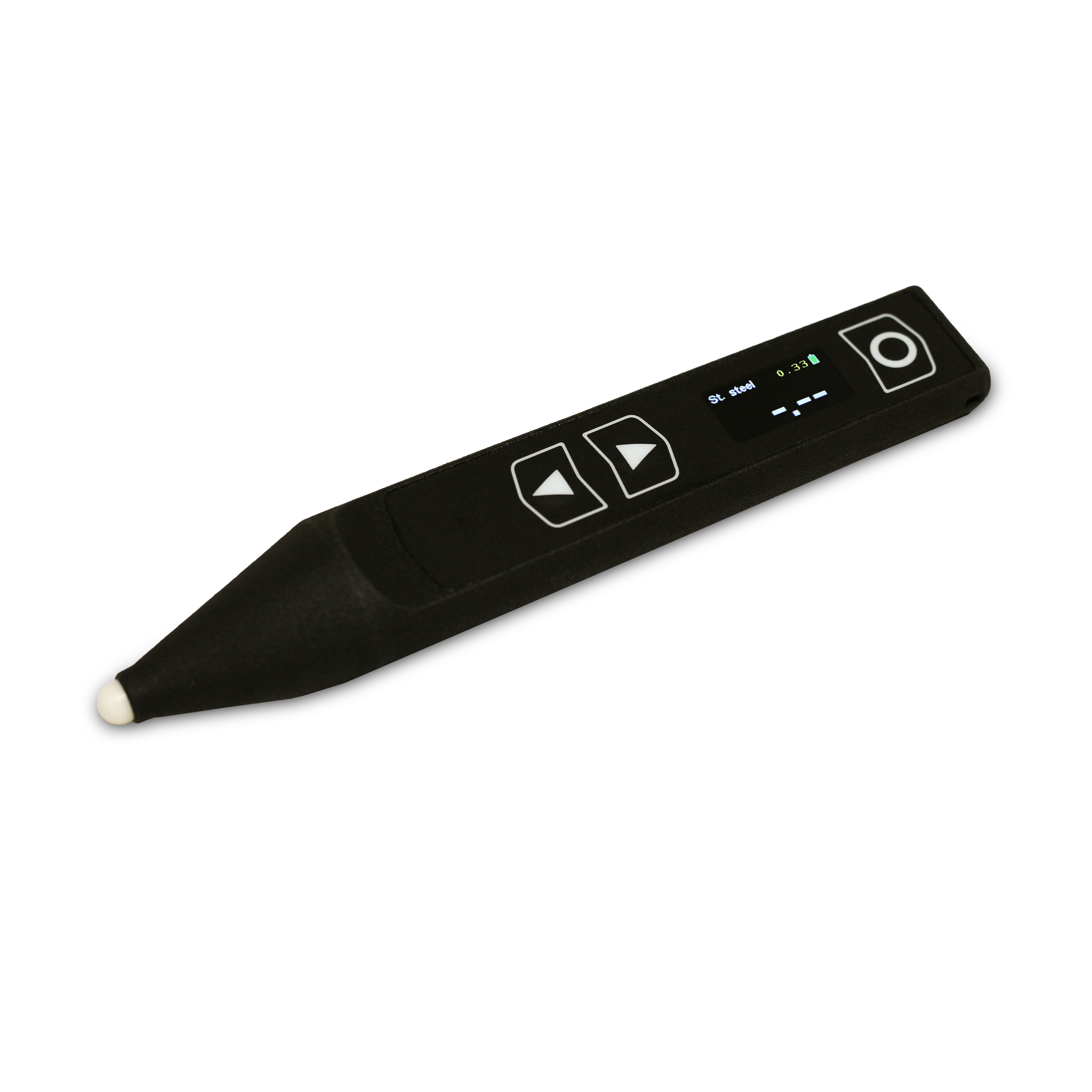

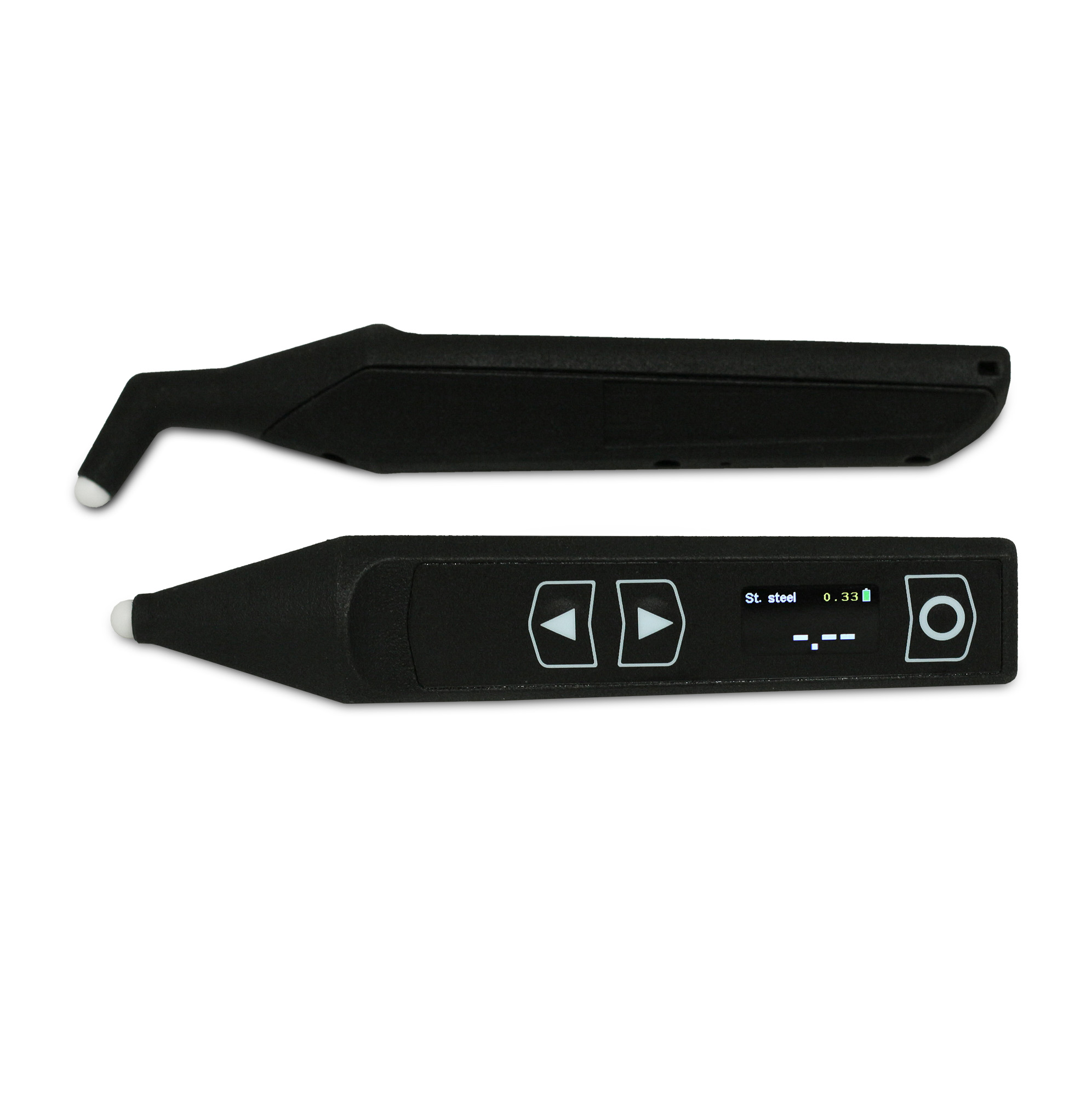

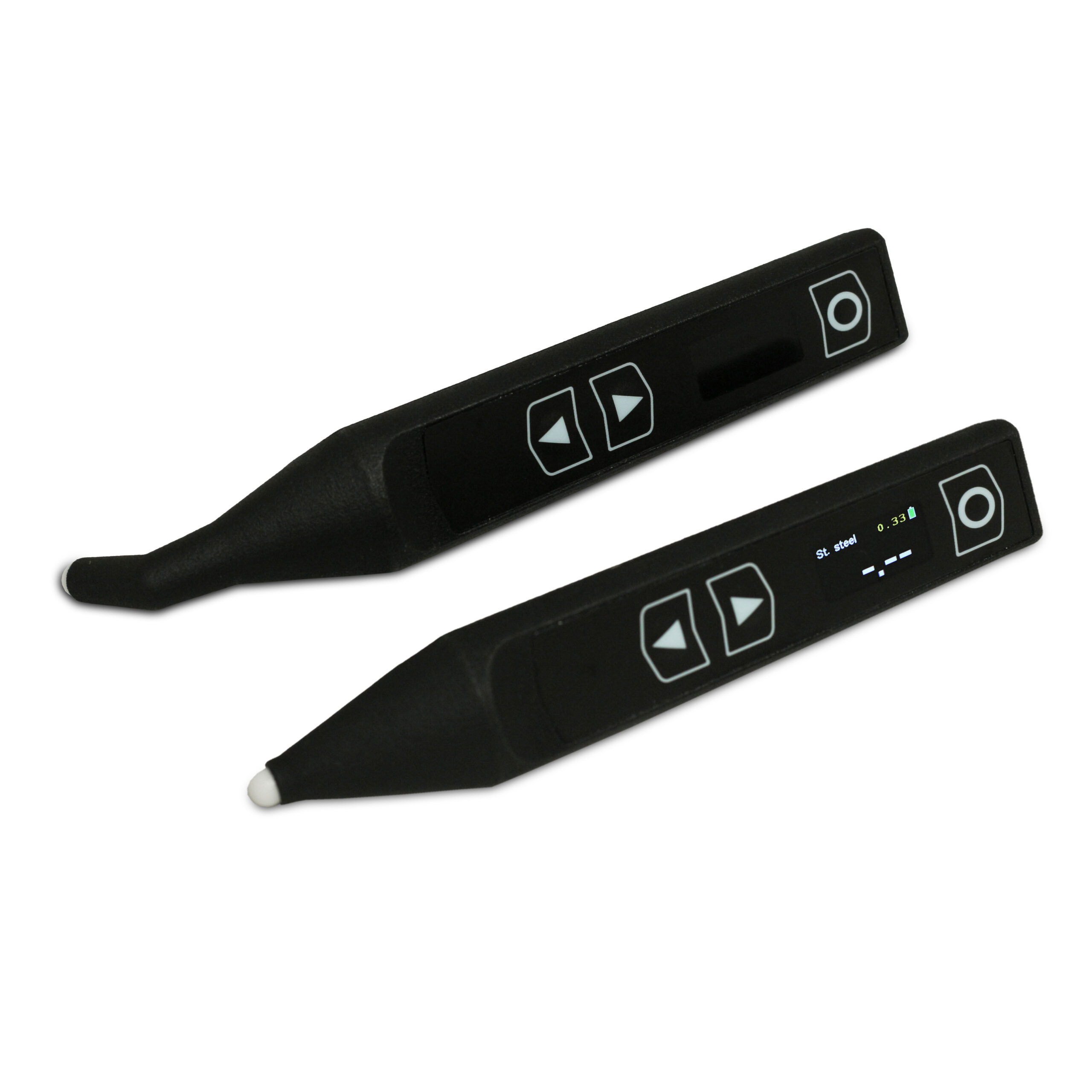

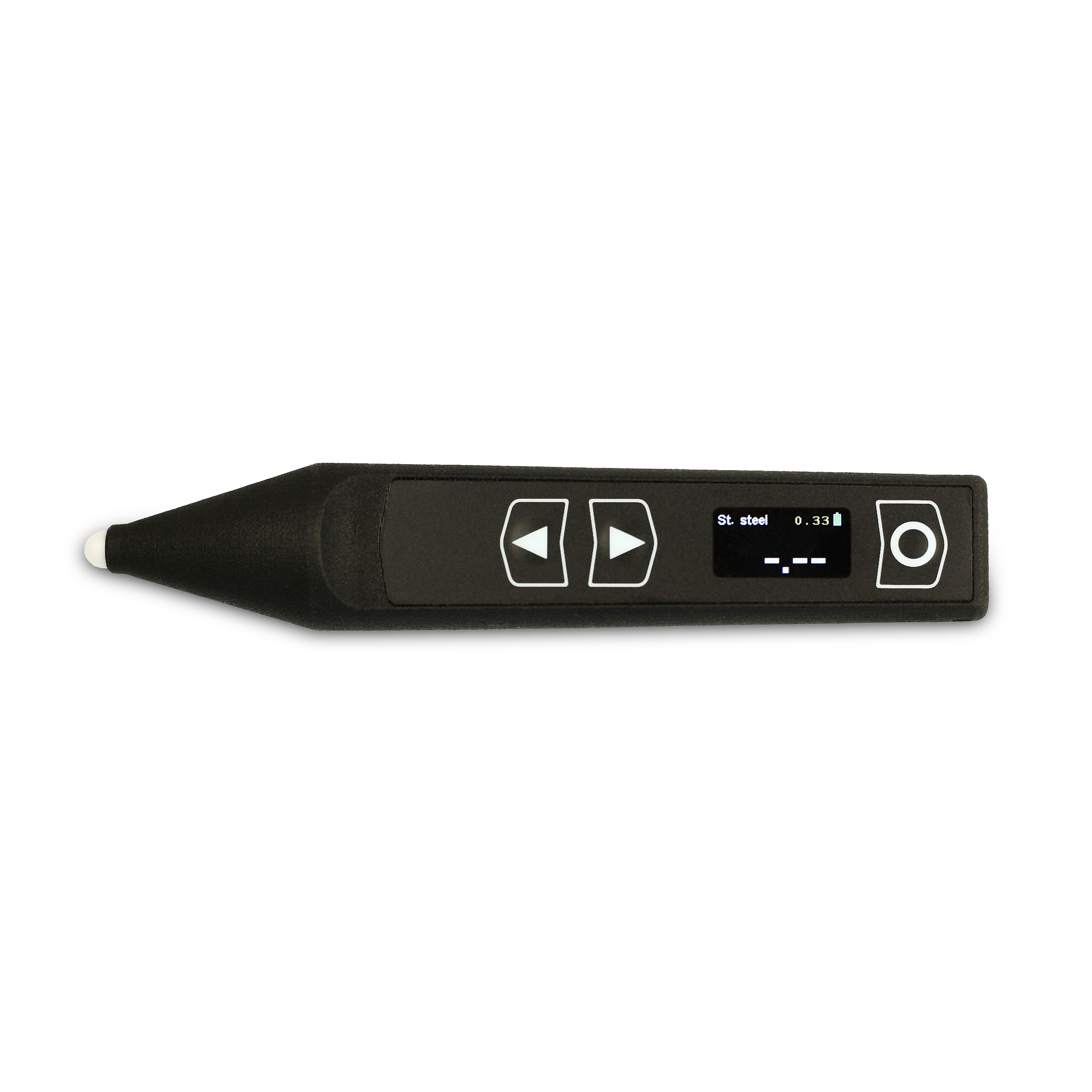

Name: ED-3mm, ED-3mm-R – Vířivoproudé Defektoskopy
Brand: NDT1 KRAFT

Popis

Řada ED-3mm je určena pro kontrolu vířivými proudy u součástí s drsnými nebo nepravidelnými povrchy, kde může být velmi malý snímací prvek příliš citlivý na lokální nerovnosti povrchu. Snímací prvek o průměru 3 mm umožňuje spolehlivou detekci a měření hloubky povrchových vad při zachování dobré lokalizace kontrolované oblasti.

Defektoskopy měří hloubku vad v rozsahu 0,5 až 5 mm a lze je používat na površích s drsností až Rz 320 µm. Kontrolu lze provádět také přes dielektrické povlaky, přičemž za stanovených zkušebních podmínek je možné detekovat vady přes povlaky o tloušťce až 3 mm.

Vlastnosti

Detekce a měření hloubky vad otevřených k povrchu
Určeno pro detekci trhlin a měření jejich hloubky na drsných površích
Snímací prvek o velikosti 3 mm poskytující vyváženou kombinaci citlivosti a šířky pokrytí
Měření hloubky vady v rozsahu od 0,5 do 5 mm
Kontrola povrchů s drsností až Rz 320 µm
Rychlost skenování až 500 mm/s při detekci vad
Kontrola přes dielektrické povlaky a povrchové nečistoty
Vhodné pro feromagnetické oceli, litinu, hliníkové a titanové slitiny a korozivzdorné oceli
Volba materiálu pro přizpůsobení přístroje kontrolovanému objektu
Přímé zobrazení hloubky trhliny
Zvuková a vibrační signalizace při překročení nastaveného prahu vady
Bluetooth připojení k chytrým telefonům a tabletům
Specializovaná aplikace poskytující funkce amplitudově-fázového vířivoproudého defektoskopu
Kompaktní provedení pro terénní kontrolu
Nárazuvzdorné ergonomické pouzdro
Keramická ochranná krytka
Rozšířený rozsah provozních teplot

Základní technické charakteristiky

Technické údaje	ED-3mm	ED-3mm-R
Při použití samostatně nebo se zobrazovacím zařízením
Typ citlivého prvku	absolutní
Průměr cívek citlivého prvku, mm	3
Poloměr oblasti vlivu, mm	8
Parametry materiálu kontrolovaného objektu:
Ocel	μ ≥ 10 rel. j.; σ > 0,5 MS/m
Hliník	μ ≈ 1 rel. j.; 3,5 < σ < 60 MS/m
Titan	μ ≈ 1 rel. j.; 0,5 < σ < 5 MS/m
Nerezová ocel	μ < 10 rel. j.; 0,5 < σ < 5 MS/m
Budicí frekvence, kHz:
profil Ocel	750
profil Hliník	500
Minimální zjistitelná hloubka vady, mm
profil Ocel	0,1
profil Hliník	0,2
Minimální délka zjistitelné vady, mm	6
Rozlišení měření hloubky vady, mm	0,01
Minimální délka vady pro měření hloubky, mm	24
Rozsah měření hloubky vad, mm	0,5-5
Mez základní přípustné chyby měření hloubky vady	± (0,15Z + 0,1) mm, kde Z je skutečná hloubka vady
Maximální tloušťka dielektrického povlaku, mm:
pro měření hloubky vady s deklarovanou přesností	1
pro detekci vady	3
Maximální drsnost povrchu Rz, µm	320
Mezní frekvence horní propusti při skenování, Hz	5
Rychlost skenování při detekci vad, mm/s	10 až 500
Rychlost skenování při měření hloubky vad, mm/s	do 50
Rozměry, max., mm	150 × 30 × 30	180 × 30 × 30
Hmotnost, max., kg	0,1
Indikace	barevný IPS displej, zvuková signalizace, vibrační signalizace
Velikost displeje	0,96″
Rozlišení displeje	80 × 160
Provozní podmínky:
teplota okolí	-30 až +50 °C
relativní vlhkost vzduchu	40 až 80 %
Stupeň krytí	IP67
Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru	≥ 12 h
Při použití se zobrazovacím zařízením
Budicí frekvence, kHz	10, 15, 20, 30, 50, 75, 100, 150, 200, 500, 750
Předzesílení, dB	6–36, krok 6
Zesílení X/Y, dB	0–40, krok 0,1
Fáze, °	0–359,9, krok 0,1
Horní propust (HPF), Hz	0–10, krok 1
Dolní propust (LPF), Hz	10–240, krok 1
Signalizace:
zobrazení komplexní roviny	brána, dvojitá brána, sektor, dvojitý sektor
zobrazení časového průběhu	práh, zrcadlový práh
Rozměry zobrazovacího zařízení, max., mm	180 × 90 × 25
Hmotnost zobrazovacího zařízení., kg	0,5
Velikost displeje	6,5″
Rozlišení displeje	2400 × 1800
Provozní podmínky:
teplota okolí	-30 až +50 °C
relativní vlhkost vzduchu	40 až 80 %
Stupeň krytí	IP68
Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru	≥ 30 h

Dodávaná sada

Vířivoproudý defektoskop

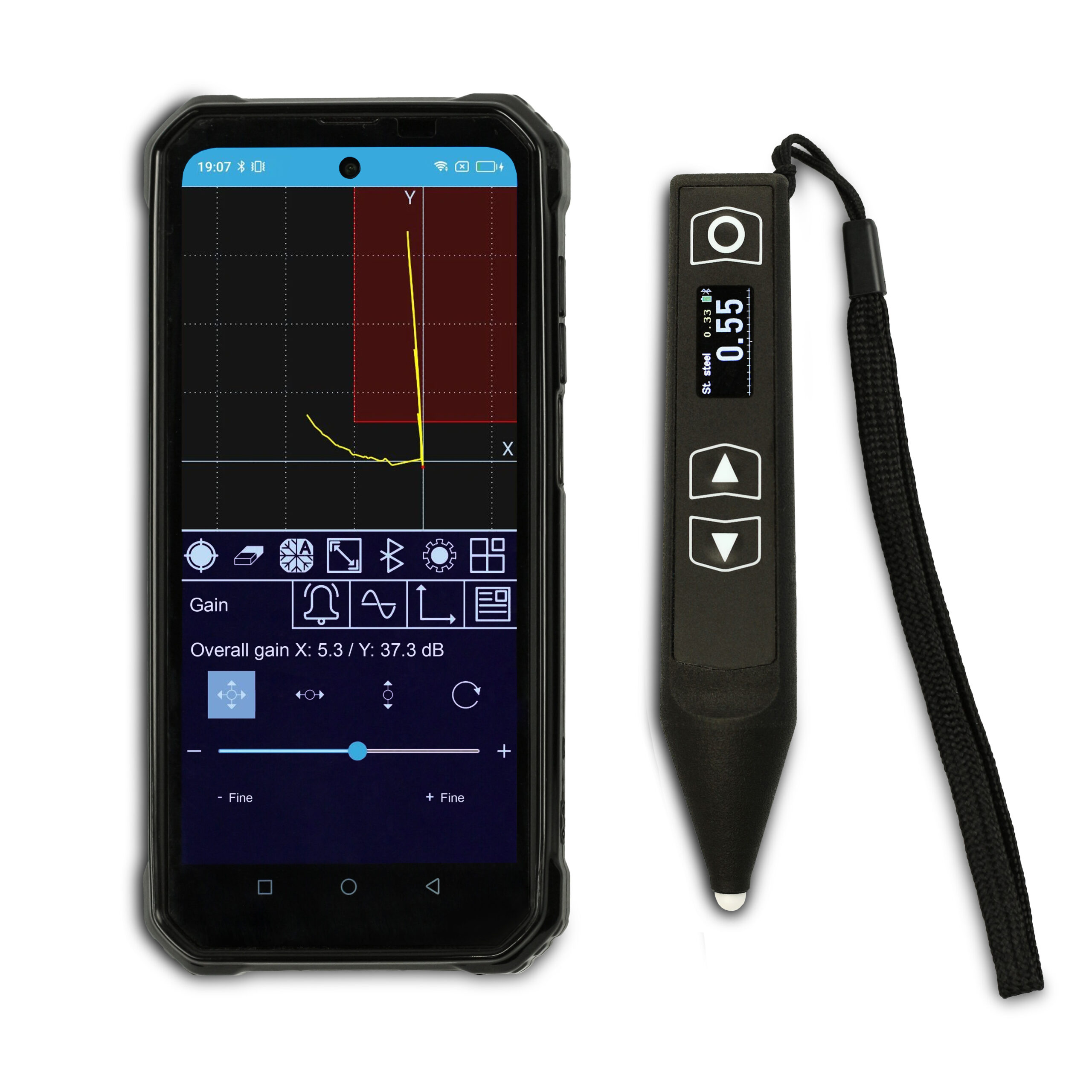

Zobrazovací zařízení (odolný smartphone s předinstalovaným softwarem)
Nabíječka s kabelem USB-C – USB-C
Referenční etalon vad MMD-220-Fe
Užvatelská příručka
Kufr pro skladování a přepravu
