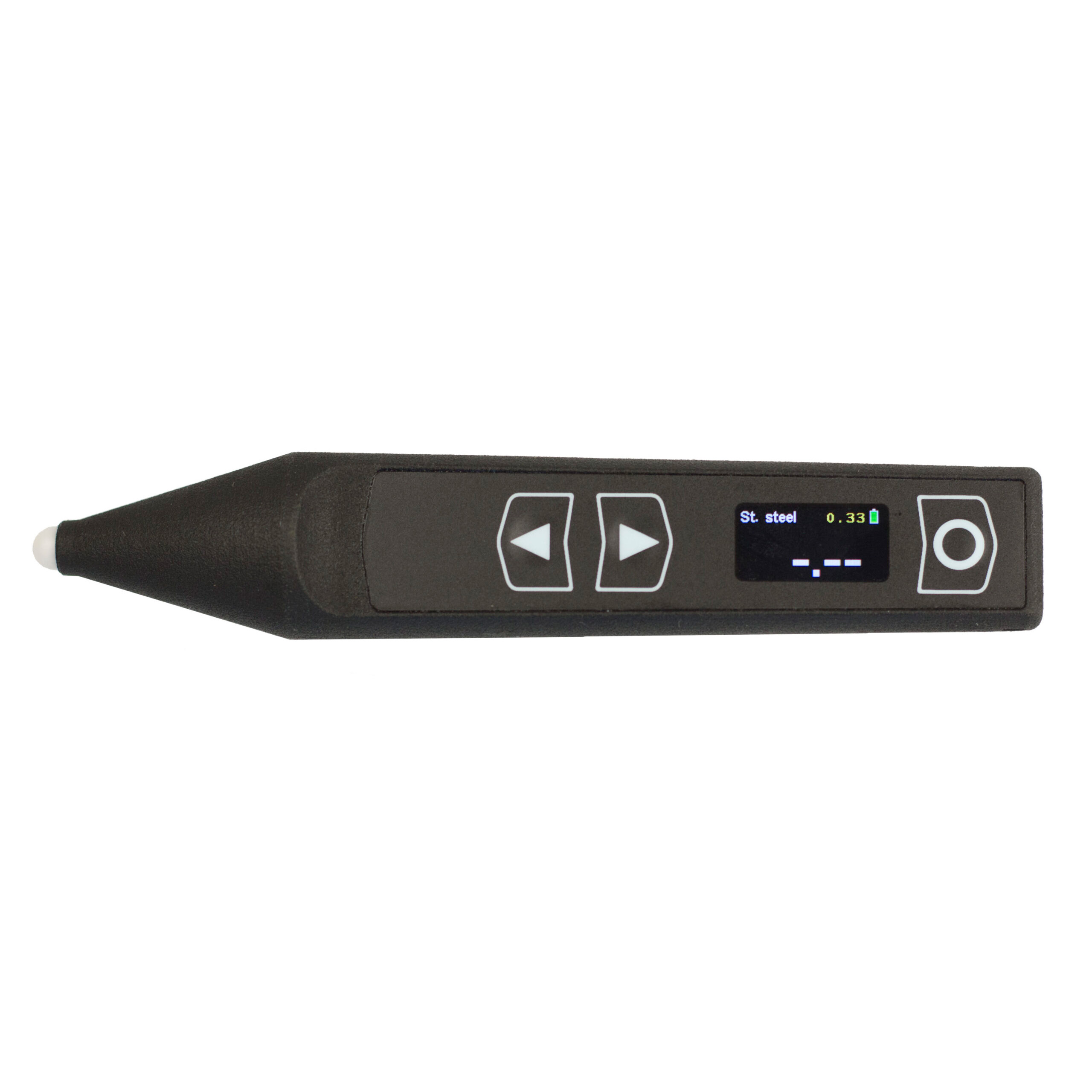

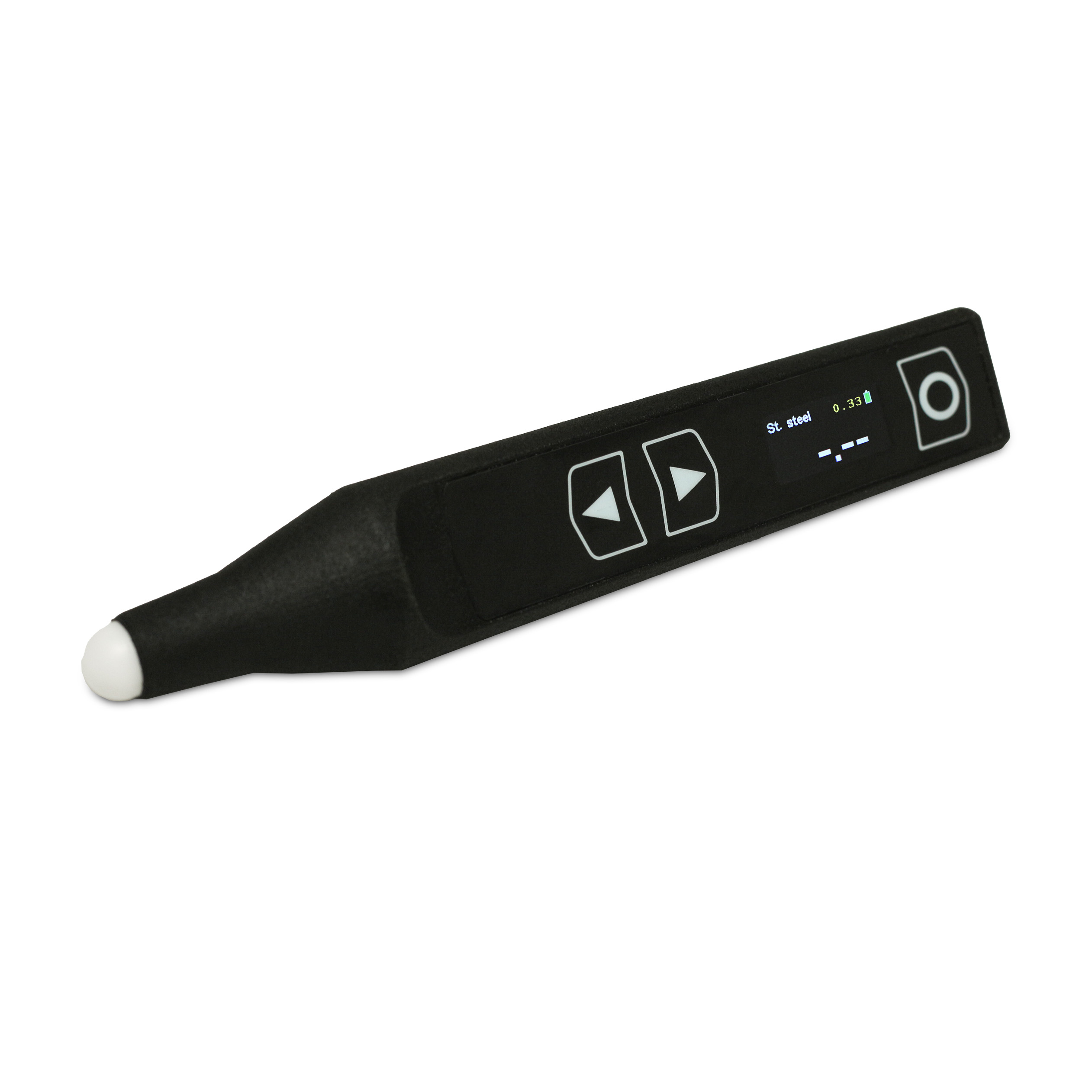

Name: ED-6mm – Vířivoproudý Defektoskop
Brand: NDT1 KRAFT

Popis

ED-6mm je určen k detekci a měření hloubky povrchových vad na velmi drsných kovových součástech a ke kontrole hlubších trhlin. Je vhodný pro feromagnetické oceli a litiny, slitiny hliníku a titanu a nízkomagnetické korozivzdorné oceli.

Snímací prvek o průměru 6 mm poskytuje větší kontrolní oblast a vyšší stabilitu měření na drsných površích ve srovnání s verzemi ED-1mm a ED-3mm. Přístroj měří hloubku vad v rozsahu 0,5 až 10 mm, umožňuje kontrolu povrchů s drsností až Rz 640 µm a dokáže detekovat vady přes dielektrické povlaky o tloušťce až 10 mm.

ED-6mm je proto vhodnější volbou v případech, kdy jsou hlubší vady, výrazná drsnost povrchu nebo relativně silné nevodivé povlaky důležitější než vysoká lokalizační schopnost menších snímacích prvků ED-1mm a ED-3mm.

Vlastnosti

Určeno pro kontrolu velmi drsných povrchů a hlubokých povrchových vad
Měření hloubky vady až do 10 mm
Kontrola povrchů s drsností až Rz 640 µm
Kontrola přes dielektrické povlaky a povrchové nečistoty
Vhodné pro feromagnetické oceli, litinu, hliníkové a titanové slitiny a korozivzdorné oceli
Volba materiálu pro přizpůsobení přístroje kontrolovanému objektu
Přímé zobrazení hloubky trhliny
Zvuková a vibrační signalizace při překročení nastaveného prahu vady
Bluetooth připojení k chytrým telefonům a tabletům
Specializovaná aplikace poskytující funkce amplitudově-fázového vířivoproudého defektoskopu
Kompaktní provedení pro terénní kontrolu
Nárazuvzdorné ergonomické pouzdro
Keramická ochranná krytka
Rozšířený rozsah provozních teplot

Základní technické charakteristiky

Technické údaje	ED-6mm
Při použití samostatně nebo se zobrazovacím zařízením
Typ citlivého prvku	absolutní
Průměr cívek citlivého prvku, mm	6
Poloměr oblasti vlivu, mm	18
Parametry materiálu kontrolovaného objektu:
Ocel	μ ≥ 10 rel. j.; σ > 0,5 MS/m
Hliník	μ ≈ 1 rel. j.; 3,5 < σ < 60 MS/m
Titan	μ ≈ 1 rel. j.; 0,5 < σ < 5 MS/m
Nerezová ocel	μ < 10 rel. j.; 0,5 < σ < 5 MS/m
Budicí frekvence, kHz:
profil Ocel	100
profil Hliník	100
Minimální zjistitelná hloubka vady, mm:
profil Ocel	0,2
profil Hliník	0,5
Minimální délka zjistitelné vady, mm	18
Rozlišení měření hloubky vady, mm	0,01
Minimální délka vady pro měření hloubky, mm	40
Rozsah měření hloubky vad, mm	0,5-10
Mez základní přípustné chyby měření hloubky vady	± (0,15Z + 0,1) mm, kde Z je skutečná hloubka vady
Maximální tloušťka dielektrického povlaku, mm:
pro měření hloubky vady s deklarovanou přesností	3
pro detekci vady	10
Maximální drsnost povrchu Rz, µm	640
Mezní frekvence horní propusti při skenování, Hz	5
Rychlost skenování při detekci vad, mm/s	20 až 1000
Rychlost skenování při měření hloubky vad, mm/s	do 100
Rozměry, max., mm	180 × 30 × 30
Hmotnost, max., kg	0,1
Indikace	barevný IPS displej, zvuková signalizace, vibrační signalizace
Velikost displeje	0,96″
Rozlišení displeje	80 × 160
Provozní podmínky:
teplota okolí	-30 až +50 °C
relativní vlhkost vzduchu	40 až 80 %
Stupeň krytí	IP67
Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru	≥ 12 h
Při použití se zobrazovacím zařízením
Budicí frekvence, kHz	10, 15, 20, 30, 50, 75, 100, 150, 200
Předzesílení, dB	6–36, krok 6
Zesílení X/Y, dB	0–40, krok 0,1
Fáze, °	0–359,9, krok 0,1
Horní propust (HPF), Hz	0–10, krok 1
Dolní propust (LPF), Hz	10–240, krok 1
Signalizace:
zobrazení komplexní roviny	brána, dvojitá brána, sektor, dvojitý sektor
zobrazení časového průběhu	práh, zrcadlový práh
Rozměry zobrazovacího zařízení, max., mm	180 × 90 × 25
Hmotnost zobrazovacího zařízení, max., kg	0,5
Velikost displeje	6,5″
Rozlišení displeje	2400 × 1800
Provozní podmínky:
teplota okolí	-30 až +50 °C
relativní vlhkost vzduchu	40 až 80 %
Stupeň krytí	IP68
Doba nepřetržitého provozu z vestavěného Li-ion akumulátoru	≥ 30 h

Dodávaná sada

Vířivoproudý defektoskop

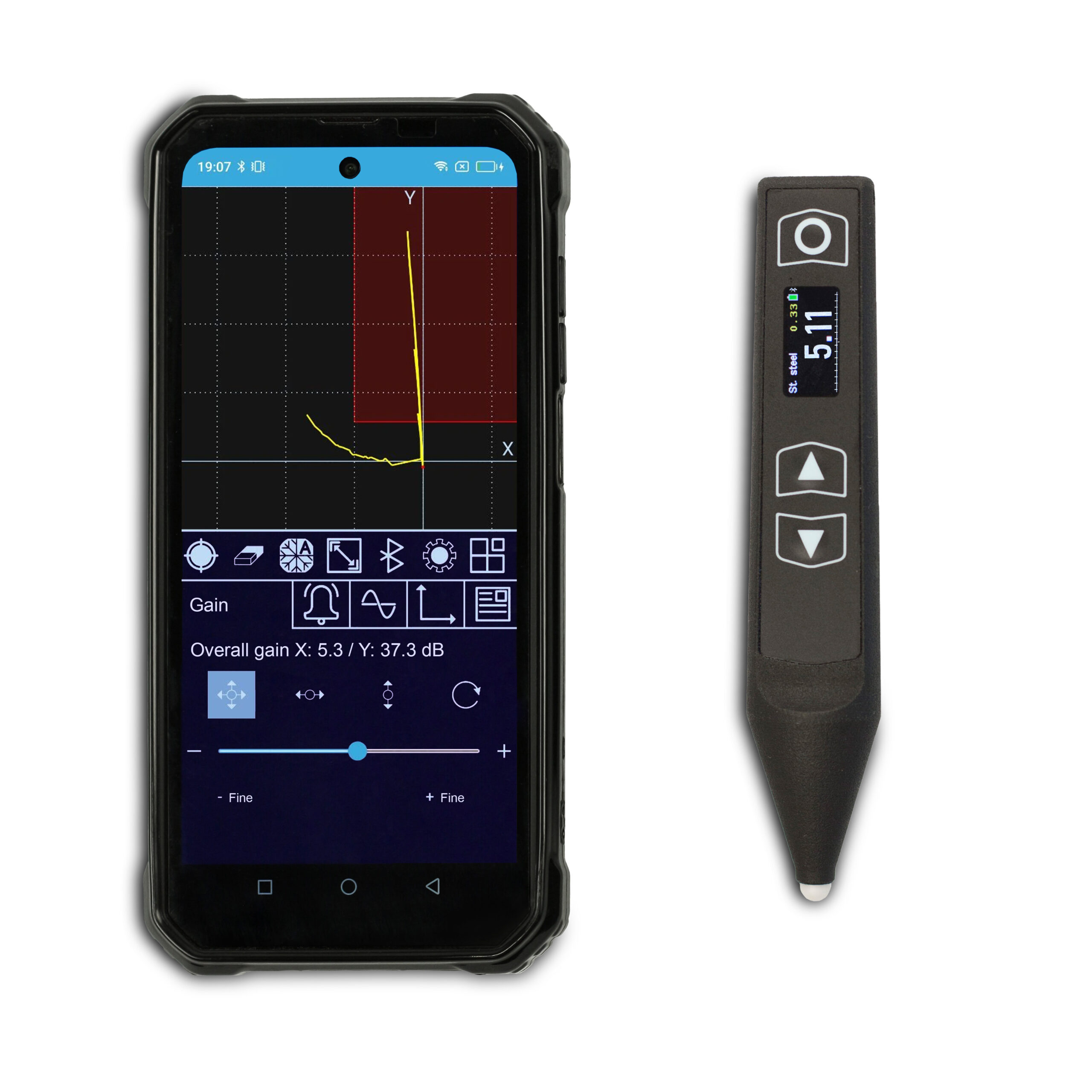

Zobrazovací zařízení — odolný smartphone s předinstalovaným softwarem
Nabíječka s kabelem USB-C – USB-C
Referenční etalon vad MMD-230-Fe
Užvatelská příručka
Kufr pro skladování a přepravu
