Popis

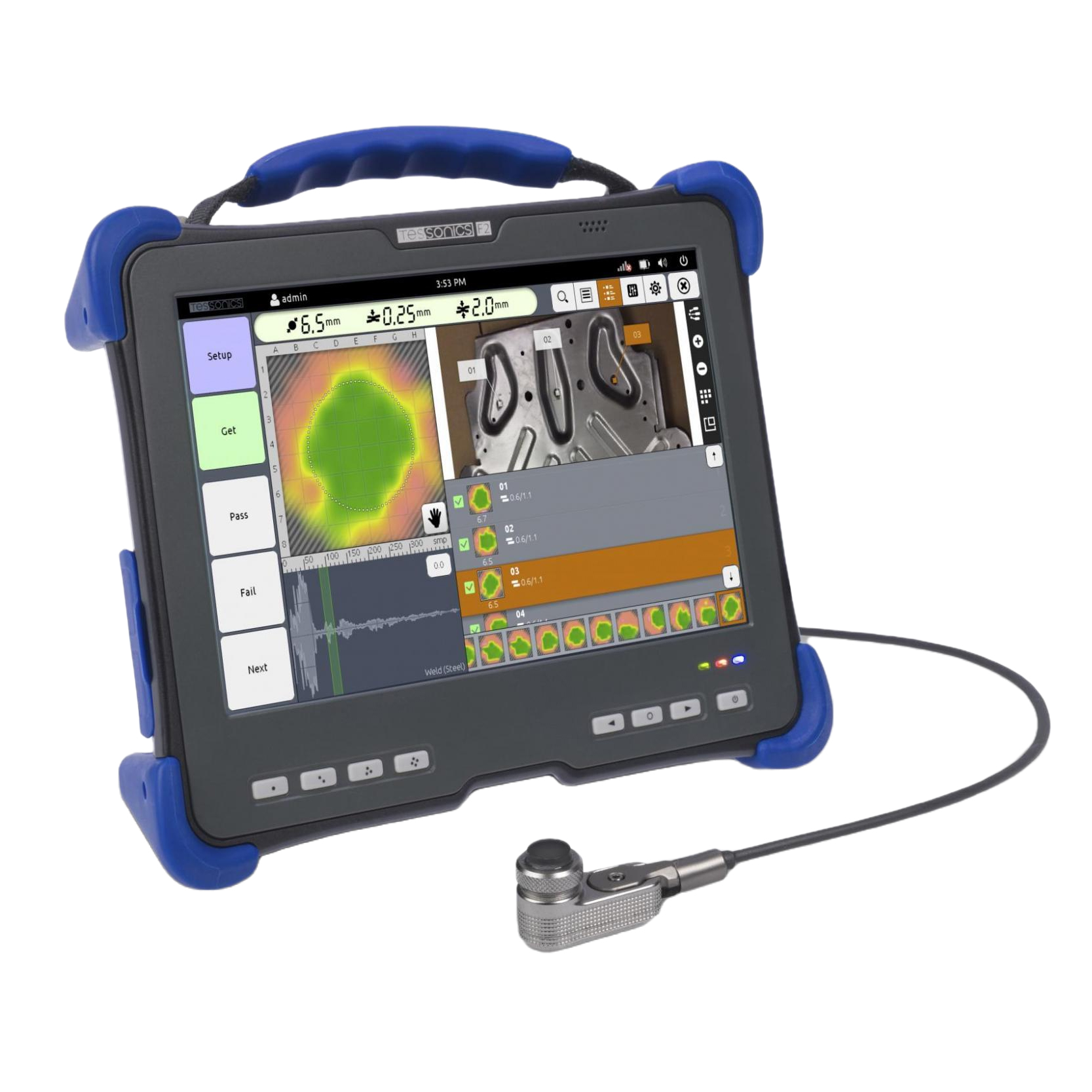

RSWA F2 – Platforma pro ultrazvukovou kontrolu kvality

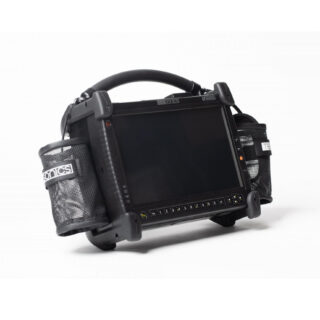

RSWA F2 je ultrazvukový přístroj navržený pro nedestruktivní vyhodnocování a kontrolu kvality různých aplikací, jako je kontrola bodových svarů a lepených spojů. RSWA F2 je výsledkem systematického pokročilého vývoje osvědčeného a úspěšného přístroje RSWA F1 od společnosti Tessonics.
Přístroj F2 je o 50% lehčí a tenčí a práce s ním je neobvykle snadná díky 10,1 palcovému displeji s vysokým rozlišením a možností bezdrátového připojení k nové datové službě Tessonics Data Service.
Tessonics Data Service (TDS) je software pro správu dat, jenž umožňuje spravovat všechny připojené přístroje RSWA F2 a zajišťuje softwarové aktualizace. Naměřená data mohou být zpřístupněna téměř ihned jakémukoliv uživateli v rámci sítě s odpovídající autorizací. Žádný další program k tomu není potřeba, uživatel s kterýmkoliv přístrojem připojeným k internetu má přímý přístup k datům.
Společně s RSWA F2 byl uvedena nová sonda unikátní technologie. Zatímco pro srovnatelné přístroje musí být při poškození kabelu vyměněna celá sonda, v případě sond pro RSWA F2 může být vyměněn pouze kabel, což značně snižuje náklady.
Unikátní technologie mnoho-kanálového měniče umožňuje vytvářet ultrazvukové C-skeny vad a struktur. Algoritmy Tessonics hodnotí kvalitu na základě vlastností, které jsou srovnávány s předem stanovenými specifikacemi. Pro další ulehčení práce operátora, software pomáhá operátorovi při rozhodování v automatickém a poloautomatickém režimu, provádí ho inspekčními rutinami pomocí intuitivní grafiky, ukládá záznam kontrolovaných dílů a zahrnuje je do větší infastruktury s centralizovaným plánováním kontrol a reportů.
Aplikace
Režim RSWA: 2T a 3T (2 a 3 plechy)
Režim ABIS: lepené díly
Ocel a hliník
Tloušťka plechu: 0,6 – 2,4 mm
Bez povlaku, s povlakem a barvou
ABIS (Adhesive Bond Inspection System) je systém vyvinutý společností Tessonics Inc. pro nedestruktivní kontrolu lepených spojů v automobilovém a leteckém průmyslu. Tento systém využívá matricové uspořádání malých plochých ultrazvukových sond k hodnocení lepených spojů. Vlnové formy zaznamenané měniči jsou upraveny pro získání informativního parametru, jehož dvourozměrná distribuce je představena ve formě C-skenu. C-sken zobrazuje laterální umístění oblastí s adhezivem nebo bez něj v rámci spoje.
Vlastnosti
– jednostranný přístup
– dvourozměrné akustické zobrazení 10 mm x 10 mm lepeného spoje
– automatické určení šířky spoje
– A-scan a C-scan v reálném čase
– laterální rozlišení 1 mm
Aplikace
Kov: ocel a hliník s tloušťkou 0,7 – 2 mm; s povlakem, barvou, bez povlaku
Adhezivum: tloušťka 0,1 – 1 mm, konstrukční a těsnící, při vytvrzování a po vytvrzení
Vlastnosti
Platforma F2 je konfigurovatelná jako:
– Analyzátor bodových svarů RSWA (Resistance Spot Weld Analyzer)
– Systém pro kontrolu lepených spojů ABIS (Adhesive Bonding Inspection System)
Vestavěná elektronika podporuje:
– sondy se zabudovaným identifikačním systémem
– neomezené množství měničů na matrici
– režimy jednotlivých snímků a získávání kontinuálních dat
Nová technologie sondy:
– standardní sonda s 52 měniči
– nová sonda se 120 měniči s průměrem pokrytí 15 mm
– unikátní technologie výměny kabelu sondy v případě poškození
Základní technické charakteristiky
| Technické údaje | RSWA F2 | |
|---|---|---|
| Procesor | Apollo Lake Intel Pentium N4200 Quad Core, 1.1 GHz, až na 2.5 GHz | |
| Displej: | 10.1” IPS panel, 1920 x 1200 | |
| Dotykový displej | ||
| Vyměnitelná ochrana displeje | ||
| Paměť | 4 GB DDR3L | |
| Úložiště | 256 GB SSD | |
| Komunikace: | WLAN 802.11 a/b/g/n/ac | |
| Bluetooth® | ||
| Externí porty: | 2 x USB 2.0 | |
| HDMI | ||
| DC-In | ||
| Napájení: | 2 x Smart Li-ion baterie, 14.4 V, 49 Wh | |
| Průměrná doba činnosti při použití baterií: 9-12 hodin | ||
| DC adaptér: 100-240 V, 65 W | ||
| Teplotní rozsah: | Při práci: 5° – 40° C (41° – 104° F) | |
| Skladování: -20° – 60° C (-4° – 140° F) | ||
| Mechanika: | Hmotnost a rozměry 2,3 kg (5 lb) | |
| 27.6 x 22 x 57 cm (10.9 x 8.6 x 2.3 in) | ||
| Nastavitelný stojan | ||
| Hliníkové tělo |
Sondy

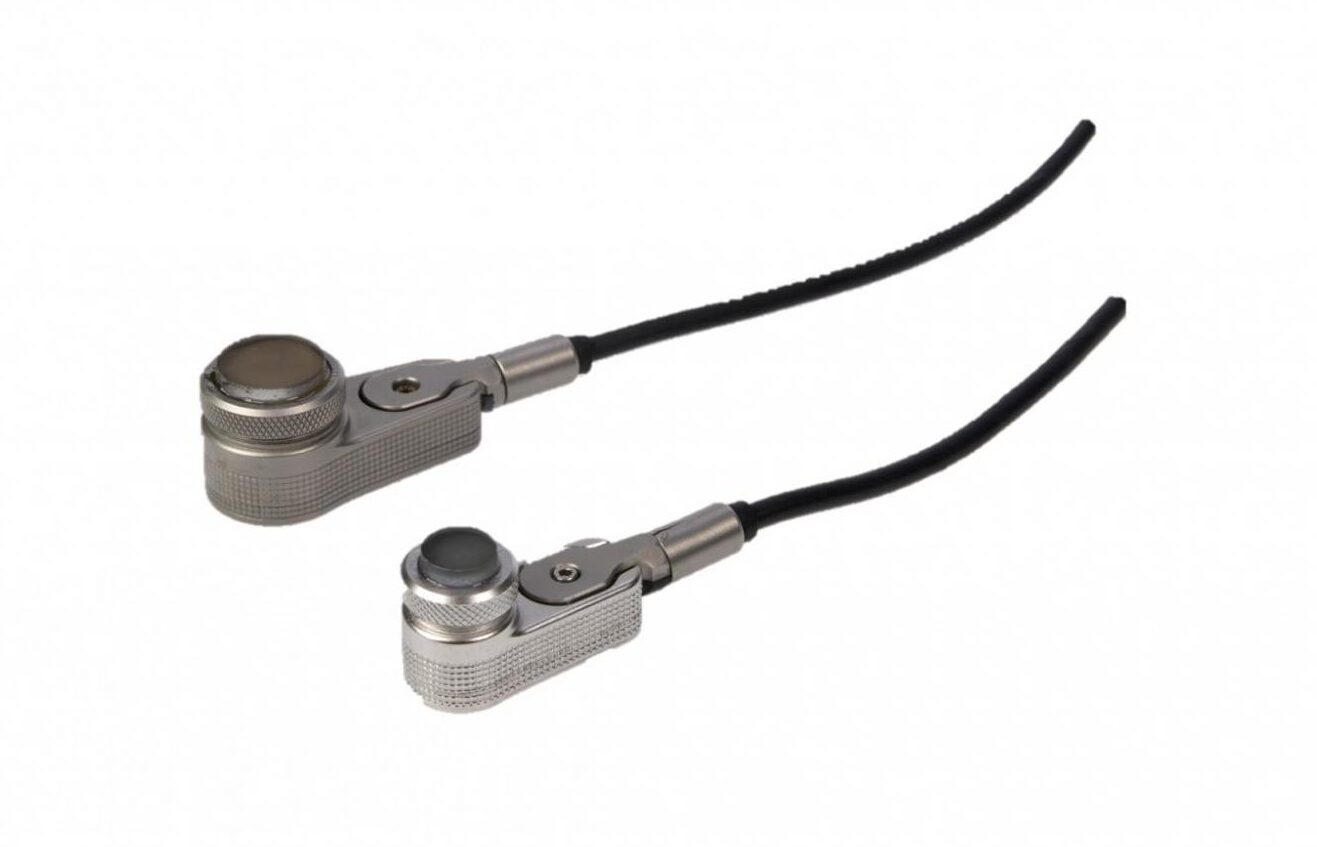

SONDY PRO RSWA F2
Pro RSWA F2 byla vyvinuta nová technologie sondy, jež umožňuje vyměnit kabel v případě poškození. Kabel může být vyměněn operátorem jednoduchým uvolněním příslušných šroubů, což značně snižuje náklady na údržbu.
Sondy pro RSWA F2 jsou dostupné ve dvou verzích, s 52 měniči nebo nové se 120 měniči.
Vlastnosti
– Měnič matricového uspořádání
– 52 nebo 120 elementů (průměr: 10 nebo 15 mm)
– rozteč 1,25 x 1,25 mm
– 15 MHz
– Kabel s délkou 2 m
– vyměnitelná pevná předsádka
– vyměnitelný kabel, stejný kabel pro obě verze sond
Tužková sonda
Tužková sonda pro RSWA F-2 umožňuje testování i na těžko přístupných místech. Se svým průměrem pouhých 16 mm a délkou 100 mm je navržena ve tvaru svařovací elektrody a může tak dosáhnout i na hluboko uložené bodové svary.
Se svými 52 elementy s roztečí 1,25 x 1,25 mm má stejné ultrazvukové charakteristiky jako osvědčené standardní sondy pro RSWA.
Kromě toho sonda rovněž umožnuje výměnu kabelu v případě poškození, aniž by bylo nutné měnit celou sondu. Sonda a kabel jsou k sobě jednoduše připojeny pomocí osvědčených konektorů Lemo.
Vlastnosti
– Měnič matricového uspořádání
– 52 elementů (průměr: 10 mm)
– rozteč 1,25 x 1,25 mm
– 15 MHz
– Kabel s délkou 2 m
– Maximální průměr pouzdra sondy 16 mm
– Celková délka cca 100 mm (bez kabelu)
– Vyměnitelní pevná předsádka
– Vyměnitelný kabel, konektor Lemo
