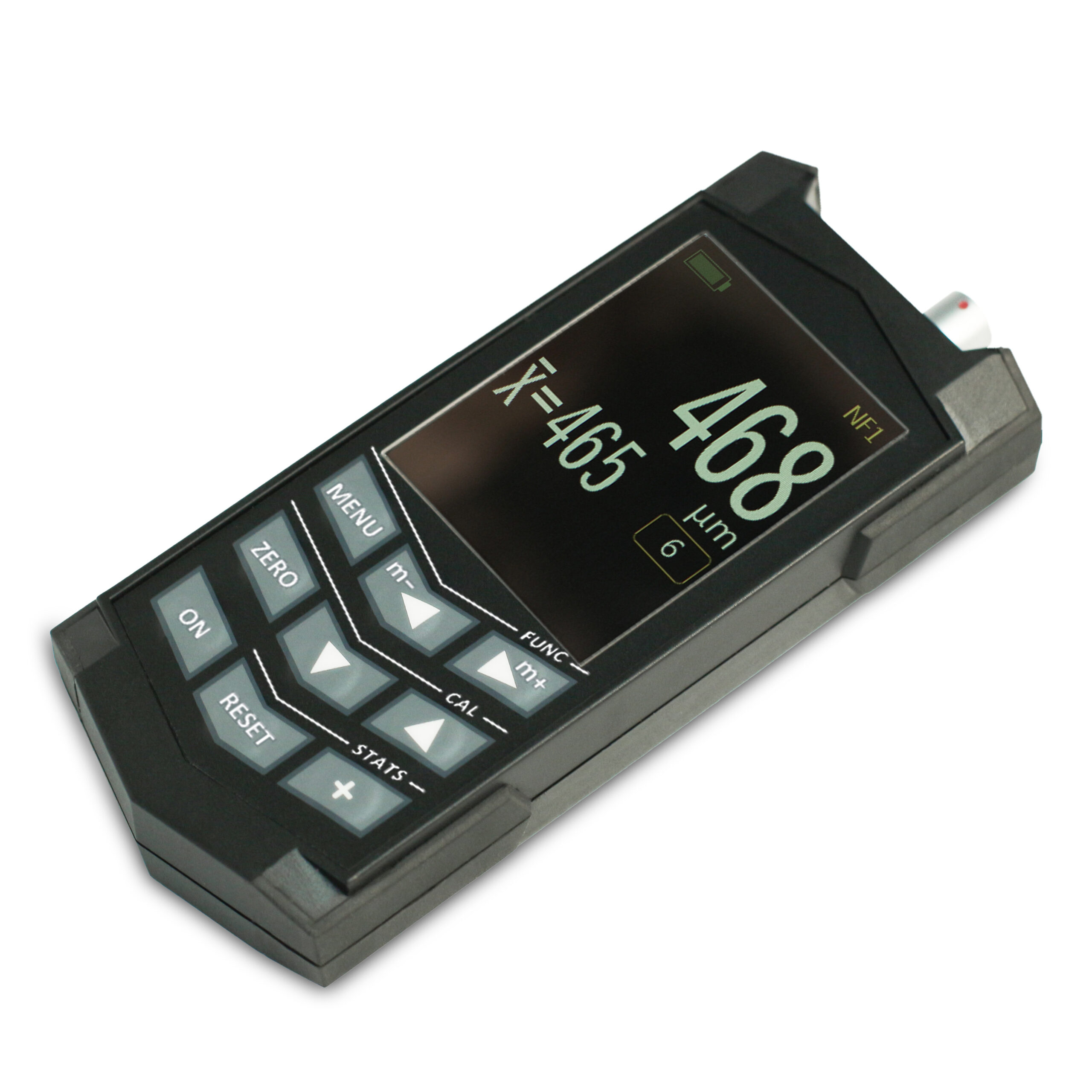

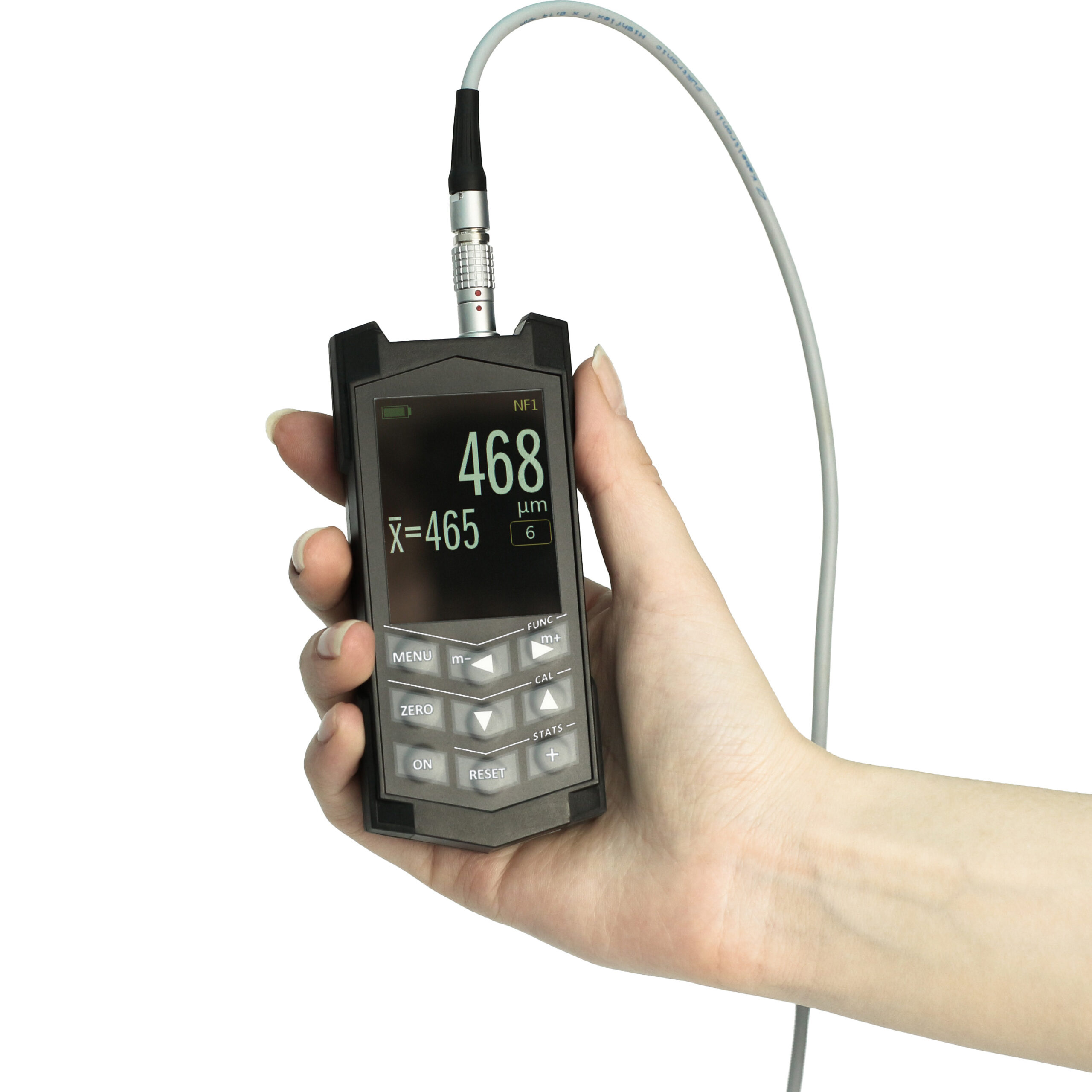

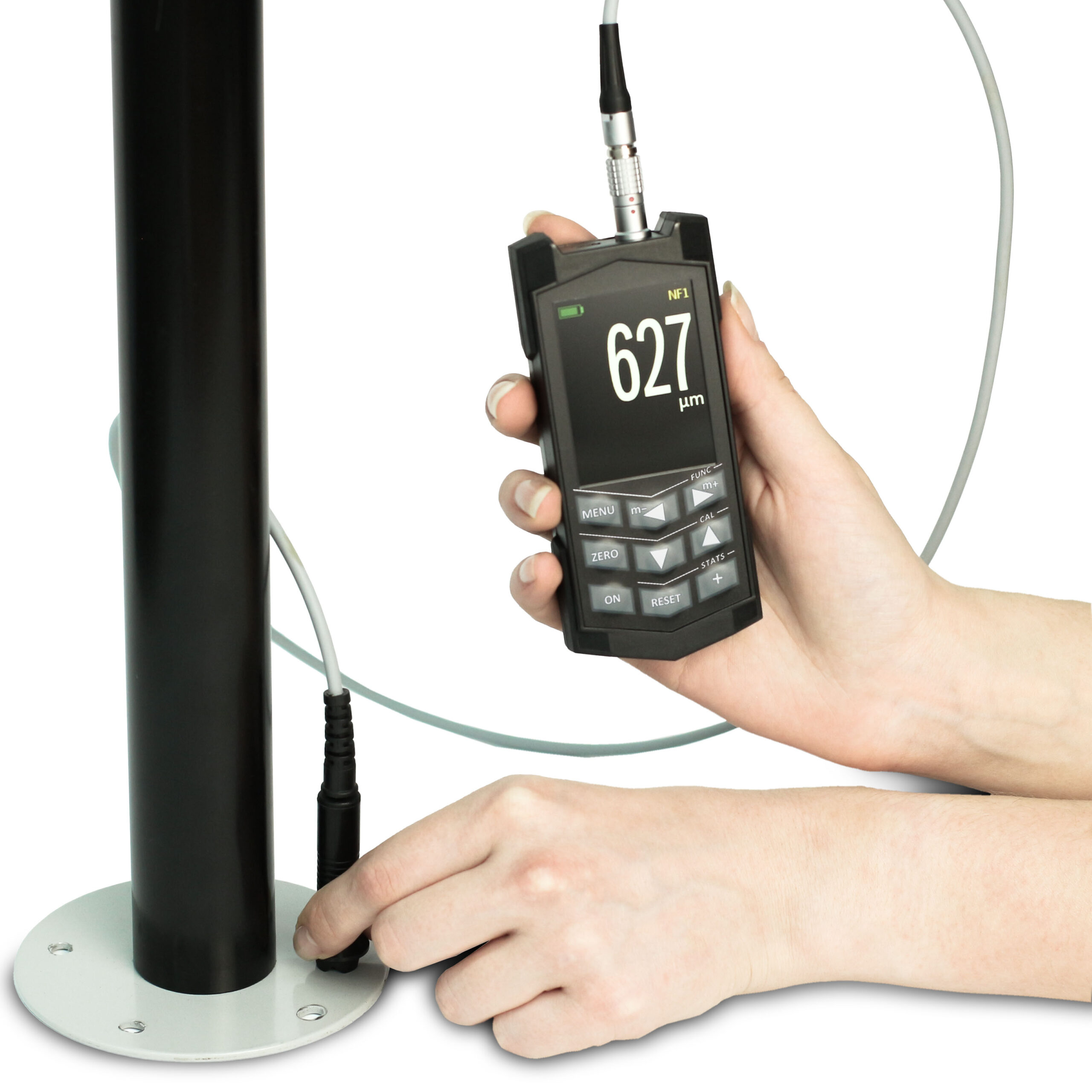

K5-C

Přenosný přístroj pro měření tloušťky všech typů povlaků. Moderní digitální měřicí technika, rozšířená klávesnice a uživatelsky vstřícné rozhraní Vám umožní používat zařízení co nejefektivněji a poskytne Vám vysokou přesnost a spolehlivost měření.

Product Description

Použití
Měření tloušťky:
— dielektrických povlaků (barva, lak, smalt, plast, teflon, tmel, anodický oxidový povlak a další) na výrobcích z feromagnetických a neferomagnetických kovů;
— galvanických povlaků (nikl, zinek, chrom, kadmium, cín, stříbro atd.) na feromagnetických a neferomagnetických podkladech;
— vícevrstvých povlaků (po vrstvách);
— plátovaných povlaků;
— speciálních vodivých povlaků na výrobcích z kovů a plastů;
— laků, barvy, galvanických povlaků na vnitřních plochách trubek a cylindrických výrobcích;
— ochranné vrstvy betonu a určení polohy armatury v železobetonu;
— tloušťky stěny velkých výrobků ze sklolaminátu a plastů vyztuženými uhlíkovými vlákny (CFRP) během výroby a přejímce při kontrole z jedné a ze dvou stran;
Měření drsnosti povrchu po pískování a tryskání.
Měření vlhkosti, teploty vzduchu, teploty kovu a teploty rosného bodu během natěračských prací.

Charakteristické vlastnosti
— použití kombinace pulzní indukční, vířivoproudé parametrické a fázové digitální metody získání primárních informací;
— velký počet oděruvzdorných sond nové generace s širokým rozsahem použití s algoritmy, které vylučují vliv oděru na přesnost měření;
— různé režimy měření, široký rozsah funkcí pro práci se statistikou;
— větší klávesnice a barevný TFT displej s úhlopříčkou 2,4“ zajišťují přátelské uživatelské rozhraní;
— nárazuvzdorné ergonomické tělo s pogumovanými rohy a oděruvzdorné sklo;
— absence teplotního a časového driftu výsledků měření;
— vestavěný Li-Ion akumulátor.

Hlavní technické charakteristicky
— rozsah měření: do 300 µm; do 1500 µm; do 5000 µm; do 30 mm; do 60 mm; do 120 mm;
— počet sond: neomezený (podle výběru zákazníka);
— počet uložených výsledků měření: od 500 do 10 000 s rozdělením do skupin;
— propojení s PC: kanál USB 2.0;
— metody kalibrace: jednobodová kalibrace (nula na podkladu bez povlaku); dvoubodová kalibrace;
— teplotní rozsah: pro přístroj: -10 °С…+40 °С (od -30 °С pro mrazuvzdorné provedení); pro sondy: -40 °С…+60 °С (do +350 °С pro vysokoteplotní sondy);
— napájení: Li-Ion, 3,7–4,2 V; 1,5–1,7 mАh;
— celkové rozměry: 60 × 125 × 20 mm;
— hmotnost: 120 g;
— doba nepřetržité práce, minimálně: 12 hodin (v závislosti na režimu měření).

Dodavana sada
Vyhodnocovací jednotka se sondami (počet a modifikace závisí na výběru zákazníka), nabíjecí zařízení, sada kalibračních měrek a etalonových podkladů (v závislosti na vybraných sondách), kabel mini-USB — USB typ A pro připojení k počítači, uživatelská příručka, CD s programem pro přenos výsledků měření do PC a jejich zpracování (tvoření protokolů), nárazuvzdorný kufřík.

















Záruční doba
— měřicí jednotka — 3 roky;
— sondy — 2 roky.




Sondy pro měření tloušťky povlaků K5

Sondy jsou nejdůležitější součástí přístroje používané k měření tloušťky povlaků buď magneticko-indukční metodou, parametrickou vířivoproudou nebo fázovou vířivoproudou metodou. Geometrické parametry měřené oblasti ovlivňují výsledek měření. Přesnost měření může být často optimalizována použitím vhodnější sondy.

Průměr měřené oblasti

Průměr konvexního zakřivení

Průměr konkávního zakřivení

Magneticko-indukční sondy pro měření tloušťky povlaku přístrojem K6-C

Sondy F pro přístroj K6-С obsahují jednu kalibrační charakteristiku pro měření povlaků na feromagnetických podkladech.

FO
Sondy pro galvanické (zinek, chrom, kadmium aj.) a dielektrické (plasty, barvy aj.) povlaky na výrobcích malých rozměrů, vyrobených z feromagnetických materiálů.

     F0_1
Technické vlastnosti:

— rozsah měření 0-300 μm (0,3 mm);
— přesnost měření v μm: ≤ (0,02T ± 1) μm;
— průměr měřeného oblasti – Øm – v mm: 3;
— minimální poloměr podkladu v mm – Øconc (Øconv): 4,5 (1).

Modifikace (velikost)
FOP – tužkový typ (Ø9×86 mm);
FOT – na povlaky nanášené na vnitřní povrch potrubí malého průměru – od 12 mm (20×127 mm).

Podrobnosti
Sonda tužkového typu s pevným systémem měření. Minimální průměr měřené oblasti zajišťuje vyloučení vlivu elektrické vodivosti povlaku.


FO-90 mini

NOVINKA: sonda F0-90 mini v sadě se specializovanou verzí přístrojů K6-C pro měření tloušťky neferomagnetických povlaků v těžko přístupných místech výrobků ze železných kovů.



Technické vlastnosti:
— rozsah měření 0-300 μm (0,3mm);
— přesnost měření v μm: ≤ (0,01T ± 2) μm;
— průměr měřeného oblasti – Øm – v mm: 4;


F1
Sonda pro měření galvanických (zinek, chrom, kadmium aj.) a dielektrických (plasty, barvy aj.), povlaků na výrobcích malých rozměrů, vyrobených z feromagnetických materiálů.

F1_1

Technické vlastnosti:
— rozsah měření – 0-300 μm (0,3 mm);
— průměr měřené oblasti – Øm – v mm: 4;
— minimální poloměr podkladu v mm, Øconc (Øconv): 4,5 (1);
— velikost v mm: Ø9×34.

Podrobnosti
Sonda odolná proti opotřebení s pružinovým systémem měření pro kontrolu galvanických povlaků, jež zcela vylučuje vliv elektrické vodivosti povlaku.


F2
Sonda pro dielektrické (nátěry, práškované povlaky, anodické oxidové povlaky aj.) a vodivé neferomagnetické (zinek, chrom aj.) povlaky na výrobcích z feromagnetických materiálů v rozsahu do 2 mm.

F2

Technické vlastnosti:
— rozsah měření – 0-3000 μm (3 mm);
— průměr měřené oblasti – Øm – v mm: 6;
— minimální poloměr podkladu v mm – Øconc (Øconv): 9,0 (1,5);
— velikost v mm: Ø20×90.

Podrobnosti
Sonda s pružinovým měřicím systémem. Použití tvrdých kovových materiálů jako hrotu vylučuje jeho opotřebení.


F2-mini

Sonda pro dielektrické (nátěry, práškované povlaky, anodické oxidové povlaky aj.) a vodivé neferomagnetické (zinek, chrom aj.) povlaky na výrobcích z feromagnetických materiálů v rozsahu do 2 mm.

Technické vlastnosti:
— rozsah měření – 0-3000 μm (3 mm);
— průměr měřené oblasti – Øm – v mm: 6;
— minimální poloměr podkladu v mm – Øconc (Øconv): 9,0 (1,5);
— velikost v mm: Ø9×65.

Podrobnosti
Sonda s pružinovým měřicím systémem. Použití tvrdých kovových materiálů jako hrotu vylučuje jeho opotřebení.


F3
Sondy pro dielektrické (nátěry, práškované povlaky, anodické oxidové povlaky aj.) a vodivé neferomagnetické (zinek, chrom aj.) povlaky na výrobcích z feromagnetických materiálů v rozsahu do 5 mm.

F3

Technické vlastnosti:
— rozsah měření – 0-6000 μm (6 mm);
— přesnost měření μm: ± 0,02T μm;
— průměr měřené oblasti – Øm – v mm: 8;
— minimální poloměr podkladu v mm – Øconc (Øconv): 10,5 (2,5);
— velikost v mm: Ø12,5×38.

Podrobnosti
Sonda s pružinovým měřicím systémem pro silné povlaky.


F4
Měření tloušťky bitumenových, plastových, foliových, žáruvzdorných a dalších neferomagnetických povlaků (včetně povlaků speciálního určení) na podkladech z oceli se střední a velkou drsností.

F4

Technické vlastnosti:
— rozsah měření – 0-8 mm;
— přesnost měření  v daném rozsahu: 0–6 mm: ≤±(0,015T+0,01) mm; 6–8 mm: ≤±0,02T;
— minimální průměr podkladu, vnější/vnitřní průměr, mm – Øm – v mm: 5/18,5;
— průměr oblasti měření, mm: 12;
— rozměry, mm: Ø15×49.


F5
Měření tloušťky bitumenových, plastových, foliových, žáruvzdorných a dalších neferomagnetických povlaků (včetně povlaků speciálního určení) na podkladech z oceli se střední a velkou drsností.

F5

Technické vlastnosti:
— rozsah měření – 0-10 mm;
— přesnost měření v daném rozsahu: 0-10 mm 1–8 mm: ≤±(0,015T+0,01) mm; 8–10 mm: ≤±0,02T;
— minimální průměr podkladu, vnější/vnitřní průměr, mm – Øm – v mm: 7/57;
— průměr oblasti měření, mm: 17;
— rozměry, mm:  Ø23×58.


Sondy pro parametrickou vířivoproudu metodu

Sondy NF pro přístroj K6-С obsahují jednu kalibrační charakteristiku pro měření tloušťky povlaků na neferomagnetických podkladech.

NF0
Sonda pro měření dielektrických (nátěry, anodické oxidové povlaky, práškované povlaky aj.) a vodivých neferomagnetických (cín, zinek aj.) povlaků na výrobcích z vodivých neferomagnetických materiálů v rozsahu do 500 μm.

NF0

Technické vlastnosti:
— rozsah měření – 0-500 μm (0,5 mm);
— rozsah měření ±(0,02T+1)μm;
— přesnost měření v μm: ≤ (1% ± 1);
— průměr měřené oblasti v mm: 1,5;
— velikost v mm: Ø6×35.

Podrobnosti
Sonda s pružinovým měřicím systémem. Použití moderních odolných materiálů zajišťuje vysokou pevnost a odolnost sondy.


NF1
Sonda pro měření tloušťky dielektrických (nátěry, anodické oxidové povlaky, práškované povlaky aj.) a vodivých neferomagnetických (cín, zinek aj.) povlaků na výrobcích z vodivých neferomagnetických materiálů v rozsahu do 2000 μm.

F2

Technické vlastnosti:
— rozsah měření – 0-2000 μm (2mm);
— přesnost měření ± 0,02T μm;
— průměr měřené oblasti – Øm – v mm: 4,7;
— minimální poloměr podkladu v mm, Øconc (Øconv): 10,5 (2,5);
— velikost v mm: Ø6×35.

Podrobnosti
Sonda s pružinovým měřicím systémem. Použití moderních materiálů zajišťuje vysokou pevnost a odolnost sondy.


NF2 – NF4
Sondy pro měření silných dielektrických povlaků (do 60 mm) na kovových podkladech.

Technické vlastnosti

NF2
— rozsah měření – 0-15000 μm (15mm);
— přesnost měření: ± 0,02T μm;
— průměr měřené oblasti v mm: 20;
— minimální poloměr podkladu v mm, Øconc (Øconv): 12 (5);
— velikost v mm: Ø15×85.

F2

NF3
— rozsah měření – 0-30000 μm (30mm);
— přesnost měření: ± 0,02T μm;
— průměr měřené oblasti v mm: 40;
— minimální poloměr podkladu v mm – Øconc (Øconv): 45 (15);
— velikost v mm: Ø23×88.

F2

NF4
— rozsah měření – T – v mm: 0-70;
— přesnost měření: 0-40 mm: ≤ (1% ± 0,1); 40-70 mm: 2%;
— průměr měřené oblasti v mm: 80;
— minimální poloměr měřené oblasti v mm, Øconc (Øconv): 150 (50);
— velikost v mm: Ø45×50.

NF4

Podrobnosti
Sondy s pružinovým měřicím systémem. Možnost měření při vysokých teplotách a stabilita údajů při práci v terénu.


Sondy pro fázovou vířivoproudou metodu

Sondy PH pro přístroj K6-С obsahují jednu charakteristiku povlak/podklad.

PH1
Sonda pro měření tloušťky elektrolytického niklu a jiných galvanických povlaků na ocelových podkladech.

PH1

Technické vlastnosti:
— rozsah měření – T – v μm: 0-120;
— přesnost měření v μm: ≤ (3% ± 0,1);
— minimální poloměr měřené oblasti v mm, 1;
— průměr měřeného podkladu v mm: 4,7;
— velikost v mm: Ø12×40.

Podrobnosti
Možnost kontroly galvanických nátěrů pod dielektrickými vrstvami.

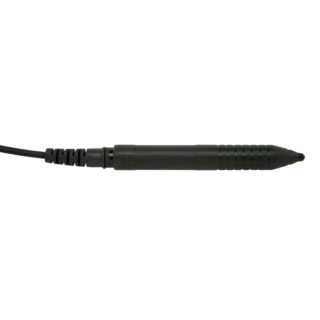

PH3
Sonda pro měření galvanických podkladů.

PH3

Technické vlastnosti PH3-0.2 || PH3-1,8:
— rozsah měření T v μm: 0-120 || 40;
— přesnost měření v μm: ≤ (3% ± 1) || ≤ (3% ± 1);
— minimální poloměr měřené oblasti v mm, 1 || 0,75;
— průměr měřené oblasti v mm: 3 || 1,5;
— velikost v mm: Ø6×50 || Ø6×50.

Podrobnosti
Možnost kontroly galvanických povlaků pod dielektrickými vrstvami.


FXP, NFxP
Sondy pro měření vnitřku potrubí z feromagnetických (FXP) a neferomagnetických (NFxP) materiálů.

NFxP

Technické vlastnosti:
— rozsah měření – T – v µm: 0-2;
— přesnost měření v µm: ≤ (2% ± 0,001);
— minimální průměr potrubí v mm: 14;
— průměr měřené oblasti v mm: 4,7.

Podrobnosti
Provedení sond umožňuje v manuálním režimu kontrolu potrubí s přístupem z obou stran. Příslušenství sondy závisí na průměru a délce potrubí.


FR1
Sonda pro měření tloušťky betonu nad armaturou a určení její polohy.

FR1

Technické vlastnosti:
— rozsah měření T pro beton v mm: 70;
— přesnost měření v mm: ≤ (5% ± 0,1);
— průměr armatury v mm: 14;
— velikost v mm: 100x30x50.

Podrobnosti
Možnost práce v širokém rozsahu tloušťky betonu a průměrů armatury.


FR2
Sonda pro měření silných ochranných povlaků (do 120 mm) na feromagnetických podkladech.

FR1

Technické vlastnosti:
— rozsah měření – T – v mm: 0-120;
— přesnost měření v mm: ≤ (5% ± 0,1);
— velikost v mm: 180x30x50.


R
Sonda pro měření drsnosti povrchu po tryskání a pískování před provedením malířských prací.

R_1

Technické vlastnosti:
— rozsah měření drsnosti v μm: 0-300;
— přesnost měření Rz: ≤ ± 0,02;
— velikost v mm: Ø12×45.


THD
Sonda pro měření teploty vzduchu, vlhkosti a rosného bodu během provádění malířských prací.

THD

Technické vlastnosti:
— rozsah měření: rozsah měření drsnosti v μm: 0-300; přesnost měření Rz: ≤ ± 0,02; velikost v mm: Ø12×45;
— přesnost měření: teplota vzduchu: − 10 °C – + 40 °C; vlhkost : 5-90 %; rosný bod: ≤ ± 2 °C;
— velikost v mm: Ø15×120.
