Ultrazvuková kontrola (UT) využívá vysokofrekvenční zvuk k nedestruktivní kontrole materiálů, obvykle z jedné strany. NDT1 Kraft dodává kompletní ultrazvukovou produktovou řadu: ultrazvukové tloušťkoměry stěn pro sledování koroze a eroze; platformu RSWA pro kontrolu bodových svarů a lepených spojů v automobilovém průmyslu; ultrazvukovou kontrolu svarů polyethylenových trubek; a širokou řadu ultrazvukových sond (měničů) a kabelů. Jako výrobce měničů vyrábíme také zakázkové dvojité, předsádkové, vysokoteplotní a miniaturní sondy dle specifikace.
Ultrazvukové tloušťkoměry
-
B6-C – Ultrazvukový Tloušťkoměr
Ultrazvukový tloušťkoměr B6-C je určen pro monitorování koroze a eroze potrubí, nádrží, tlakových nádob a dalších průmyslových zařízení, stejně jako pro měření tloušťky tenkých, zakřivených, drsných nebo vysokoteplotních součástí. Vhodné...
B6-C je přenosný ultrazvukový tloušťkoměr určený pro jednostranné měření tloušťky kovů, slitin a vhodných nekovových materiálů. S použitím speciálních sond umožňuje stanovit zbývající tloušťku stěny přes ochranné povlaky a zobrazovat ultrazvukové signály v režimech A-scan a B-scan.
-
B2 – Ultrazvukový Tloušťkoměr
Ultrazvukový tloušťkoměr B2 je určen k měření tloušťky a zbývající tloušťky stěny kovových a vhodných nekovových součástí. Měření lze provádět z jedné strany kontrolovaného objektu, takže je přístroj vhodný pro...
B2 je kompaktní přenosný ultrazvukový tloušťkoměr určený pro jednostranné měření tloušťky kovových a vhodných nekovových materiálů. Je určen pro monitorování koroze a eroze a pro měření zbývající tloušťky stěny trubek, nádrží, tlakových nádob, kovových konstrukcí a dalších průmyslových součástí.
Kontrola bodových svarů a lepených spojů
-
RSWA F2 – Platforma pro ultrazvukovou kontrolu
RSWA F2 je ultrazvukový přístroj navržený pro nedestruktivní vyhodnocování a kontrolu kvality různých aplikací, jako je kontrola bodových svarů a lepených spojů. RSWA F2 je výsledkem systematického pokročilého vývoje osvědčeného a...
RSWA F2 je přenosná ultrazvuková kontrolní platforma určená pro nedestruktivní hodnocení kvality odporových bodových svarů a lepených spojů. Pomocí vícekanálových maticových ultrazvukových sond umožňuje zobrazování ultrazvukových dat v reálném čase a hodnocení velikosti svarového bodu i rozsahu lepené plochy při přístupu pouze z jedné strany.
RSWA F2 je určen ke kontrole sestav z ocelových a hliníkových plechů, včetně nepovlakovaných, povlakovaných a lakovaných materiálů, a je zvláště vhodný pro kontrolu kvality v automobilovém a leteckém průmyslu.
-
RSWA F1 – Analyzátor bodových svarů
RSWA F1 je ultrazvukový přístroj pro ultrazvukové hodnocení a kontrolu kvality bodových svarů. RSWA F1 od společnosti Tessonics je přenosný a uživatelsky přívětivý přístroj, který dokáže vytvářet zobrazení vnitřní struktury...
RSWA F1 je přenosné ultrazvukové kontrolní zařízení určené pro nedestruktivní hodnocení kvality odporových bodových svarů. Pomocí vícekanálové maticové ultrazvukové sondy umožňuje zobrazování vnitřní struktury svaru v reálném čase a automatický odhad průměru svarového jádra.
RSWA F1 je určen ke kontrole dvou- a třívrstvých sestav ocelových plechů (2T a 3T), včetně nízkouhlíkových, vysokopevnostních a dvoufázových ultravysokopevnostních ocelí. Je zvláště vhodný pro automobilovou výrobu a kontrolu kvality bodově svařovaných konstrukcí.

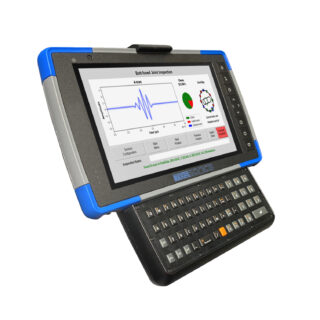

Ultrazvuková kontrola polyetylenových potrubí
Ultrazvukové sondy
Sondy pro měření přes povlak
-
Dvojitá sonda 5E10
Určení Měření tloušťky stěn kovových nádrží, kontejnerů, trubek s velkým průměrem a také pro měření tloušťky přes povlak.
-
Dvojitá sonda 10E6
Určení Měření tloušťky trubek, zakřivených míst nádrží s malým poloměrem a také pro měření přes tloušťky přes povlak. Podrobnosti Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu.
-
Sonda 15DL6 se zpožďovací předsádkou
Určení Doporučuje se pro měření tloušťky velmi tenkých materiálů. Podrobnosti Měření tloušťky stěny kovových výrobků, také přes vrstvu povlaku (barva apod.), v těžko dostupných místech (trubky s malým průměrem, aj.).
Sondy s jedním měničem a ochrannou membránou (pro režim echo-echo)
-
Sonda P111-S5C
Určení Měření zbytkové tloušťky stěny kovových a nekovových výrobků a pro měření tlouštky přes povlak. Podrobnosti Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu. Měření přes povlaky.
-
Sonda P111-S2C
Určení Měření zbytkové tloušťky stěny kovových a nekovových výrobků a pro měření tlouštky přes povlak. Podrobnosti Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu. Měření přes povlaky.
Pro ultrazvukové tloušťkoměry
-
Dvojitá sonda pro vysoké teploty 5T12
Určení Určena k testování tloušťky kovových částí s vysokými teplotami povrchu. Používaná s tloušťkoměrem B6-C.
-
Dvojitá sonda 5A10
Určení Měření tloušťky stěn kovových nádrží, kontejnerů, potrubí velkého průměru. Podrobnosti Použití nových syntetických materiálů zajišťuje vysokou odolnost vůči opotřebení a dobrý kontakt s drsnými povrchy.
-
Dvojitá polyimidová sonda 10A6
Určení Měření tloušťky potrubí, zakřivených oblastí nádrží s malým poloměrem. Podrobnosti Použití nových materiálů zajišťuje vysokou odolnost vůči opotřebení a dobrý kontakt s drsnými povrchy.
-
Dvojitá sonda 2.5A12
Určení Měření zbytkové tloušťky stěny kovových a nekovových výrobků během výroby, provozu a opravy.
-
Dvojitá sonda malých rozměrů 10A4
Určení Měření tloušťky stěn potrubí, tenkých kovových plechů. Podrobnosti Velká oblast měření, možnost měření v těžko dostupných místech (nosníky, potrubí s malým průměrem atd).
Sondy pro RSWA F2
-
Sondy pro RSWA F2
Pro RSWA F2 byla vyvinuta nová technologie sondy, jež umožňuje vyměnit kabel v případě poškození. Kabel může být vyměněn operátorem jednoduchým uvolněním příslušných šroubů, což značně snižuje náklady na údržbu. Sondy...
-
Tužková sonda
Tužková sonda pro RSWA F-2 umožňuje testování i na těžko přístupných místech. Se svým průměrem pouhých 16 mm a délkou 100 mm je navržena ve tvaru svařovací elektrody a může...
Kabely
-
Lemo 00 – Lemo 00
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
2Lemo 00 – 2Lemo 00
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
2Lemo 00 – 2Lemo 00 (Vysokoteplotní)
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku. Kabel je vysoce odolný vůůči různým chemickým sloučeninám (oleje, tuky, hočlavé látky), může pracovat v širokém rozsahu...
-
Lemo 01 – Lemo 00
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
2Lemo 01 – 2Lemo 00
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
Lemo 00 – BNC
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
2Lemo 00 – 2BNC
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
-
Lemo 00 – Microdot
Délka kabelu: Standardní – 1,2 m. Na zakázku je možné vyrobit libovolnou délku.
