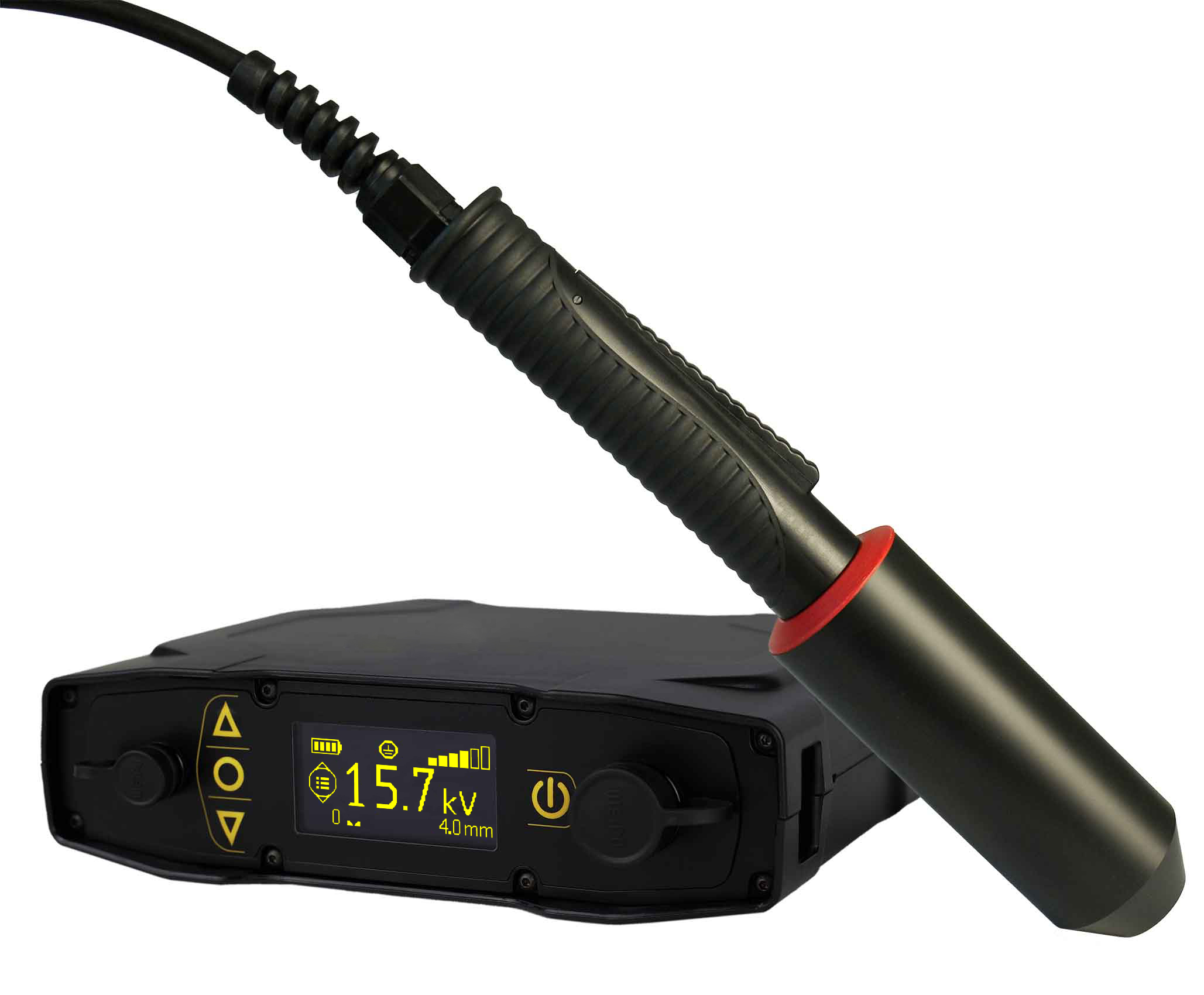

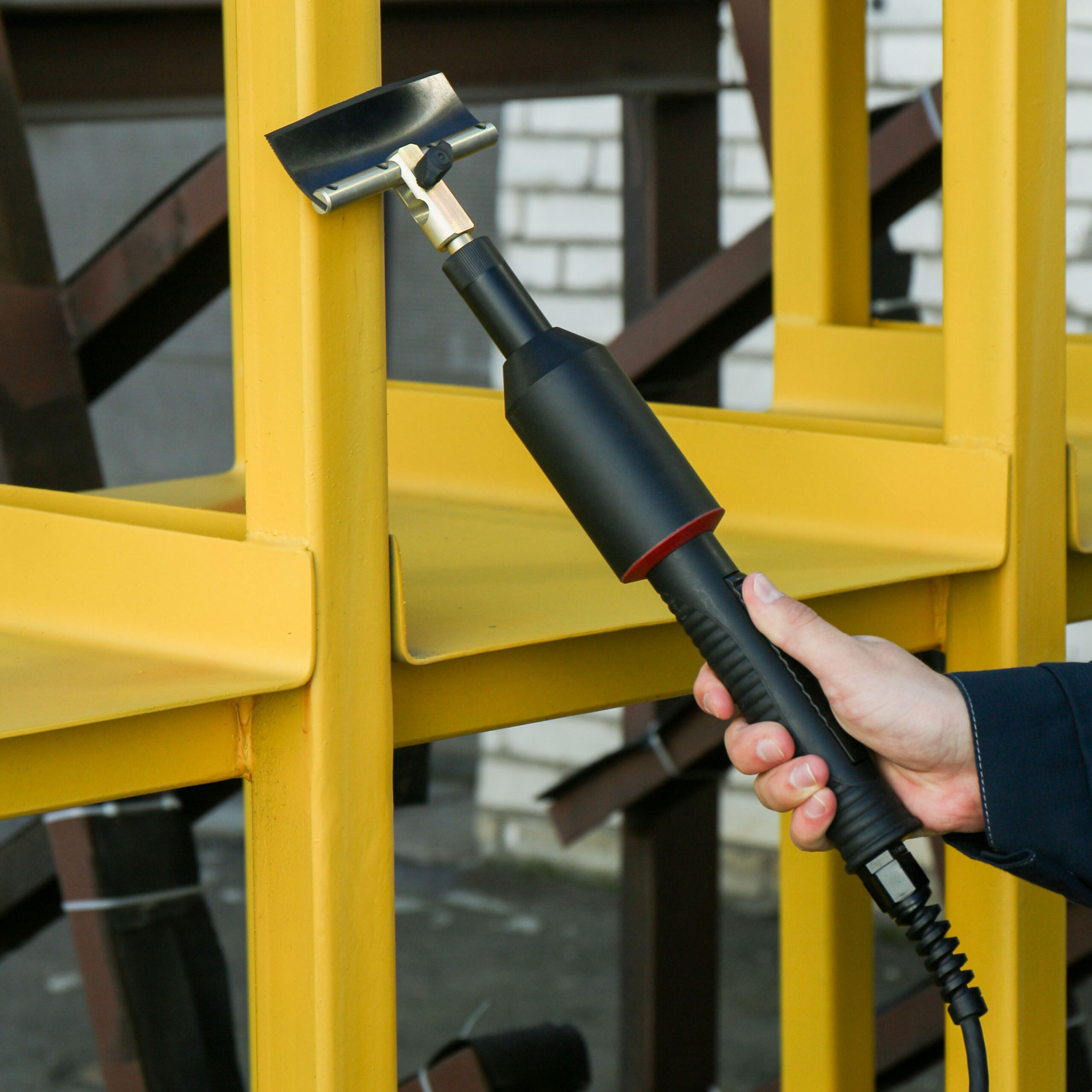

CORONA 40 – HOLIDAY DETECTOR

Jasný OLED displej se širokými pozorovacími úhly

Easily replaceable lithium-ion battery

Nárazuvzdorné ergonomické pouzdro

Široká škála doplňkových funkcí

Velký počet vyměnitelných elektrod a dalšího příslušenství

Široký rozsah provozních teplot

Kategorie: Elektrojiskrová zkouška, Kontrola povlaků

Popis

Corona 40 je přenosné autonomní zařízení pro detekci pórů, škrábanců, prasklin, odštěpků, trhlin, netěsností a dalších vad v ochranných dielektrických povlacích pomocí pulzního vysokého napětí, přičemž zařízení fixuje elektrickou jiskru v místě vady.

Vlastnosti

– Vysoká přesnost udržování zkušebního napětí na elektrodě (ne více než 2 %);
– Výkonný generátor zkušebního napětí (až 50 W);
– Systém detekce falešných vad;
– Zařízení má digitální rozhraní obsahující:
1. kalkulátor zkušebního napětí, který umožňuje vypočítat zkušební napětí na základě známé tloušťky testovaného povlaku;

2. režim kalibrace uživatelem, který umožňuje uživateli provádět korekci kalibrace zařízení po celou dobu jeho životnosti, pokud je k dispozici vhodné měřicí zařízení;

3. režim testování s jednou elektrodou, který umožňuje detekovat vady povlaku bez připojeného uzemňovacího vodiče;

4. počítadlo vad;
– Rozsah provozních teplot: od minus 40 °C do plus 50 °C;
– Hmotnost řídicí jednotky nepřesahuje 0,65 kg;
– Doba autonomního provozu (až 20 hodin při zkušebním napětí 40 kV s použitím ventilátorové elektrody)

Základní technické charakteristiky

Technické údaje	CORONA 40 – HOLIDAY DETECTOR	Jednotky
Minimální tloušťka testovaných nátěrů	50	µm
Maximální tloušťka testovaných nátěrů, minimálně	25	mm
Typ holiday detektoru	Pulzní
Rozsah zkušebního napětí	From 4 to 40	kV
Frekvence pulzu	50	Hz
Hmotnost řídicí jednotky, maximální	650	g

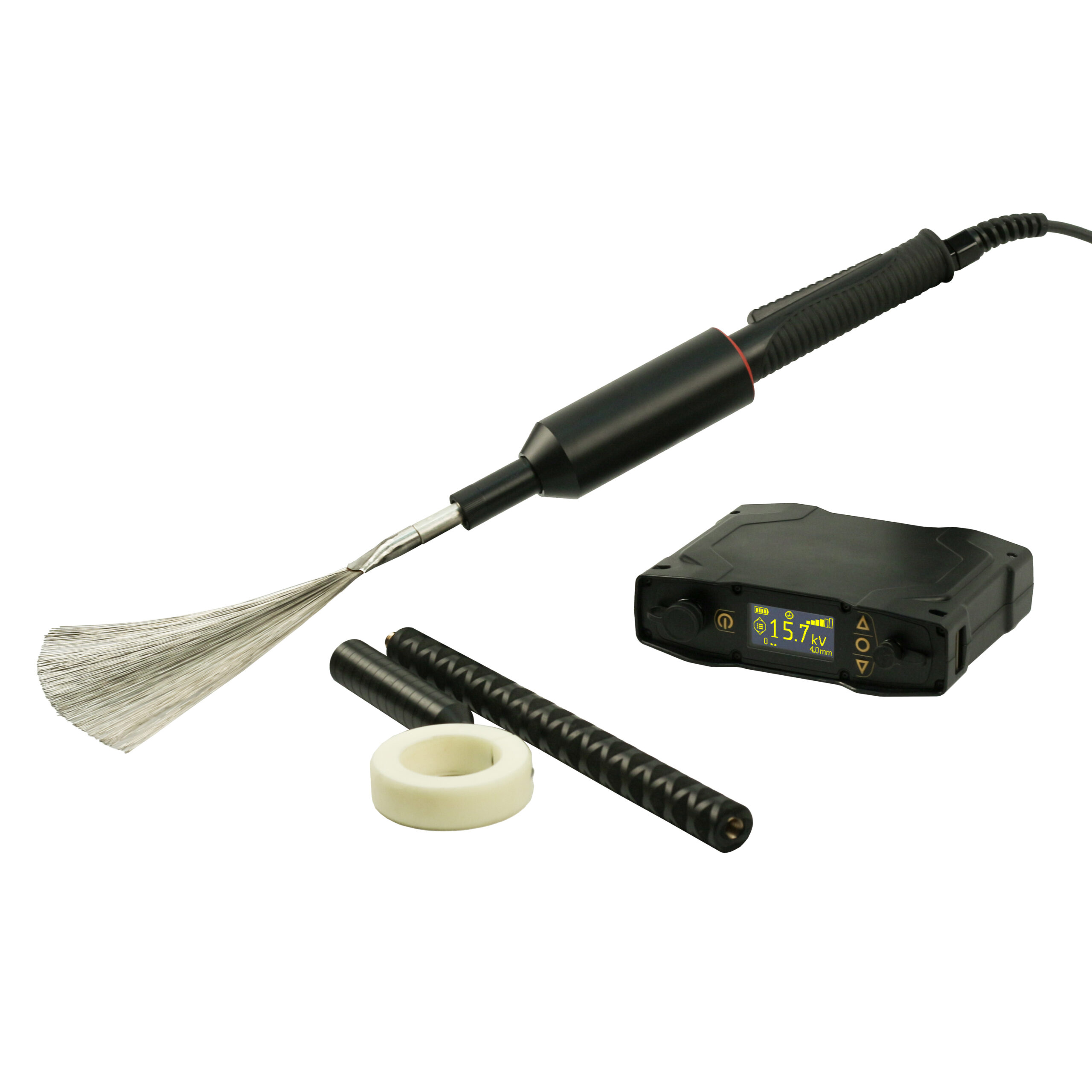

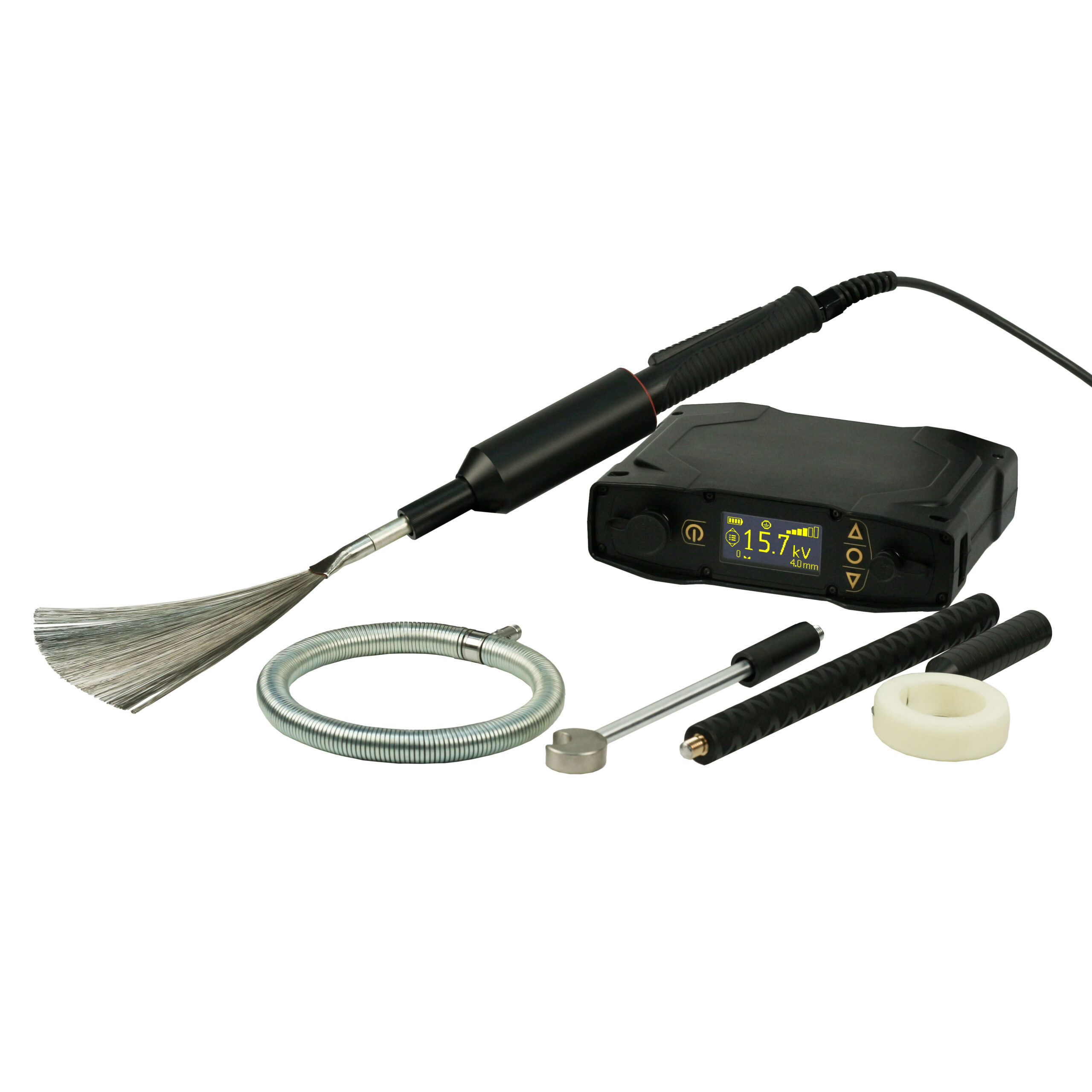

Delivery Set

Řídicí jednotka Corona 40

pouzdro pro řídicí jednotku
vysokonapěťový transformátorový držák VT-40
zemnící vodič s magnetem a krokosvorkou
prodlužovač
baterie
ventilátorová elektroda
nabíječka baterií
provozní příručka

Elektrody

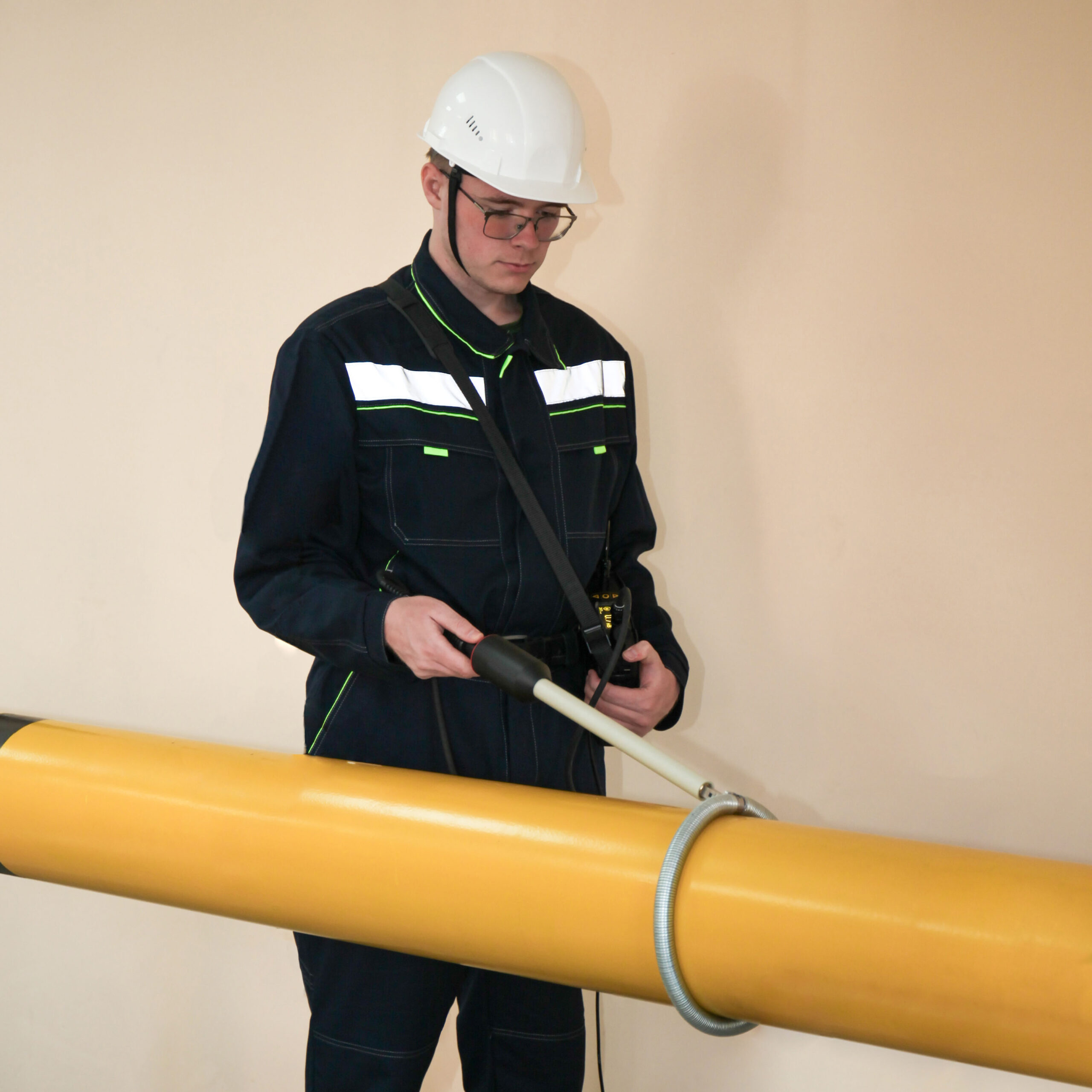

Válcové pružinové elektrody
Slouží k testování izolačních nátěrů na vnějším povrchu trubek. K dispozici pro trubky o průměru od 80 do 1620 mm.
– Elektroda B19 je vyrobena z berylia a bronzu, průměr pružiny 19 mm. Určena pro zkoušení neporušenosti vnějšího povlaku trubek o průměru od 80 do 424 mm.
– Elektroda S19 je vyrobena z pružinové oceli, průměr pružiny 19 mm. Určena pro zkoušení neporušenosti vnějších povlaků na trubkách o průměru od 159 do 629 mm.
– Elektroda S32 je vyrobena z pružinové oceli, průměr pružiny 32 mm. Určena pro zkoušení neporušenosti vnějších povlaků trubek o průměru od 425 do 1620 mm.

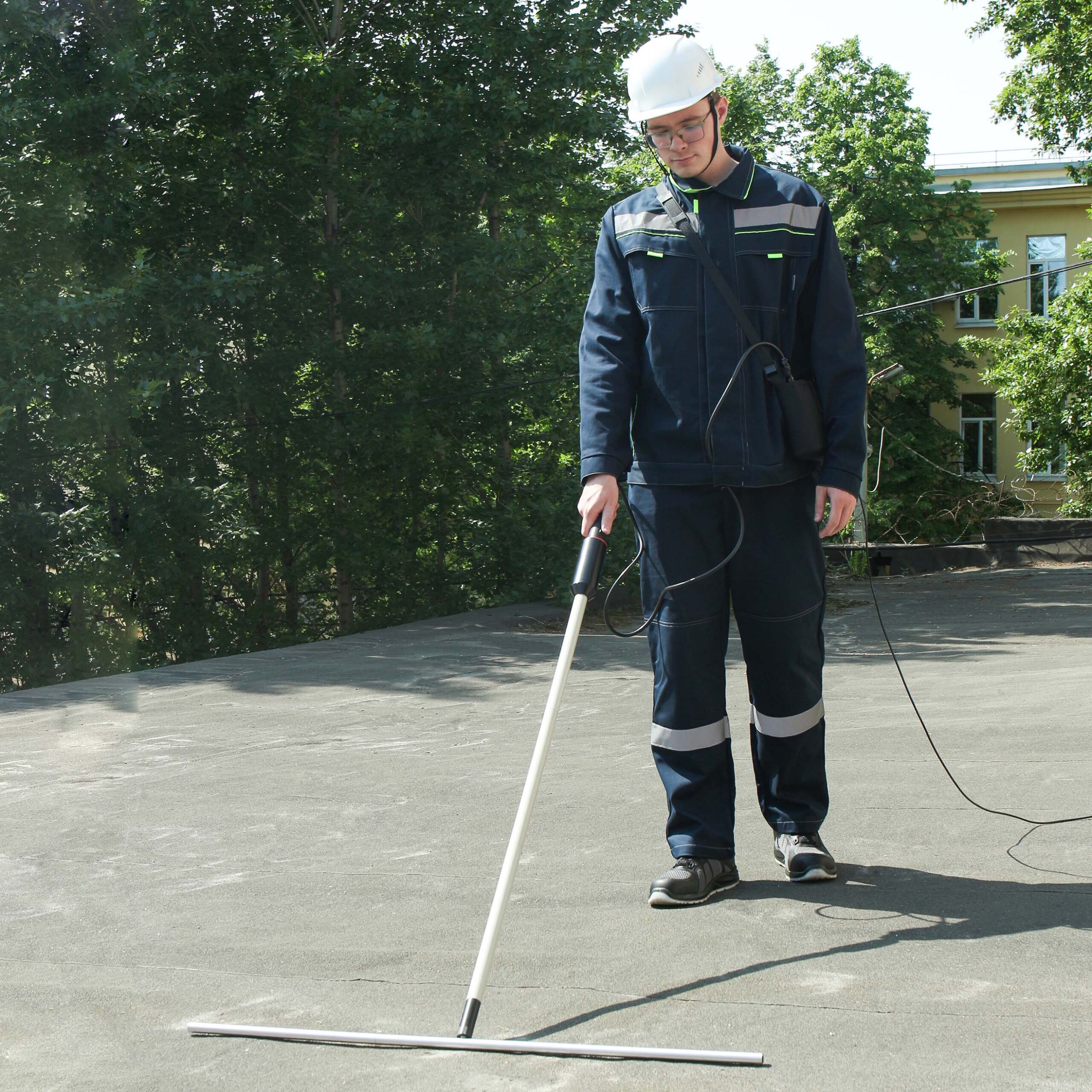

Trubková elektroda ve tvaru písmene T (montovatelná)
Určeno k kontrole plochých dielektrických povlaků, obvykle velkých ploch, jako jsou střechy budov. Vyrábí se v rozmezí 200 až 1000 mm. Jelikož je montovatelné, šířka je nastavitelná.

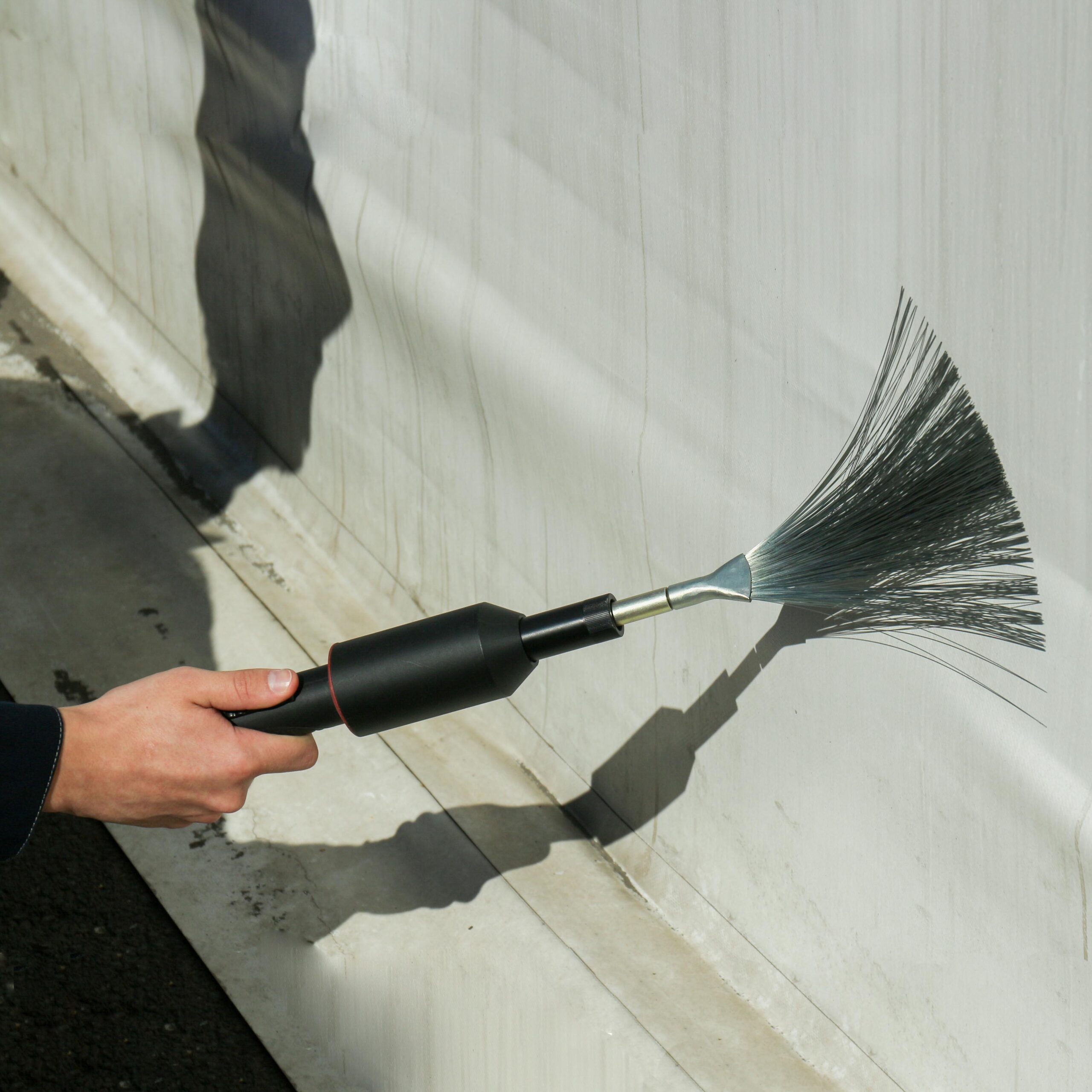

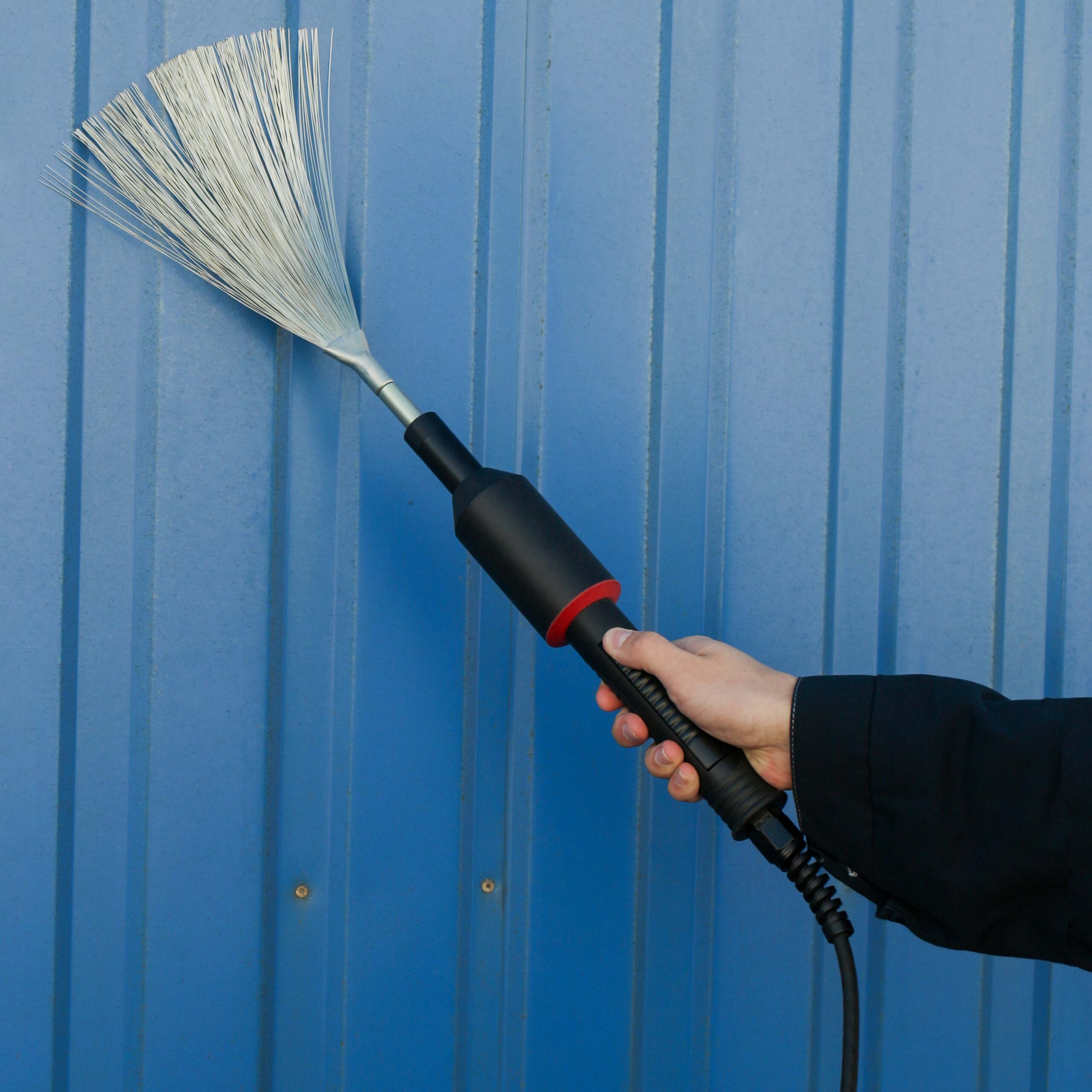

Kartáčová (vějířová) elektroda
Určeno k kontrole dielektrických povlaků složitých profilů.

Kartáčová (vlasová) elektroda
Určeno k kontrole dielektrických povlaků se složitým profilem a větší plochou.

Vnitřní trubkové diskové elektrody
Slouží ke kontrole izolačních povlaků uvnitř trubek o průměru od 30 do 1420 mm.

Elektrody ve tvaru půlměsíce
Určeno k určení míst porušení kontinuity na izolačních povlacích trubek o průměru od 25 do 1020 mm.

Elektrody ve tvaru písmene T
Slouží k testování dielektrických povlaků plochých výrobků.

Elektrody ze silikonového kaučuku
Určeno k určení míst porušení kontinuity na izolačních povlacích.

Rovné elektrody ze silikonové pryže: Vhodné pro testování povlaků na větších plochých površích.

Kulaté silikonové gumové elektrody (s otvorem):
Slouží k testování povlaků na vnější straně malých trubek (od průměru 25 mm).

Zakřivené elektrody ze silikonové gumy: Používají se k testování vnějšího povrchu potrubí.

Gumové prstencové elektrody: Používají se pro kontrolu vnějšího povrchu trubek o průměru od 30 do 1420 mm.

Speciální elektrody mohou být vyrobeny podle specifikace zákazníka.
