B6-C

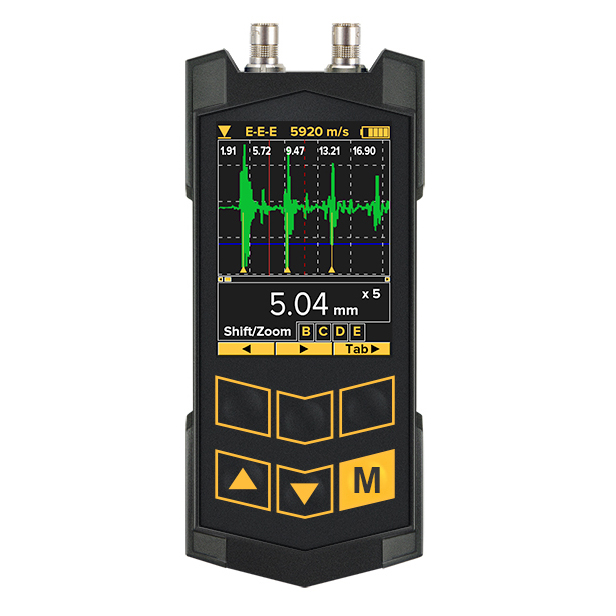

Ultrazvukový tloušťkoměr.

Product Description

Použití
Měření tloušťky výrobků z kovů a jejich slitin včetně měření pod ochrannými povlaky a nátěry a také měření nekovových materiálů (plastů, keramiky aj.), které umožňují použití ultrazvukových metod zkoušení.

Charakteristické vlastnosti
— barevný grafický display (TFT 2.4” 320 x 240);
— možnost grafického zobrazení ECHO signálu v režimu A-scan;
— B-scan;
— možnost měření tloušťky kovu pod povlakem (v režimu ECHO-ECHO a v režimu IMPULS-ECHO-POVLAK );
— možnost měření tloušťky povlaku (v režimu IMPULS-ECHO-POVLAK);
— automatické rozpoznání sondy.

Hlavní technické charakteristicky
— rozsah kontrolovaných tlouštěk (ocel)* T, mm:
— s dvojitými sondami: 0,5–300;
— s přímou sondou (se zpožďovací linkou): 0,25–10 pro ocel;
— se specializovanými dvojitými sondami (pro měření pod ochrannými povlaky s tloušťkou** do 2,0mm): 0,25-100;
— rychlost šíření ultrazvuku, m/s: 1000–9999;
— rozlišení měření, mm: 0,1; 0,01;
— přesnost měření, mm;
— v rozsahu 0,25–10,0 mm: ±(0,005T + 0,05);
— v rozsahu 10,0–300,0 mm: ±(0,01T + 0,05);
— celkové rozměry, mm: 120×57×20;
— napájení — vestavěný LiPo akumulátor, V: 3,7;
— rozsah pracovních teplot přístroje (základní): –20…+50 °C;
— doba nepřetržité práce, h: 8;
— hmotnost přístroje, g: 150.

* Závisí na charakteristikách kontrolovaného materiálu a typu sondy.
** Závisí na charakteristikách materiálu povlaku.

Dodávaná sada
Měřicí jednotka se dvěma sondami, z nichž jedna je pro kontrolu kovových výrobků pod povlakem (barvou apod.), další sondy na objednávku, nabíjecí zařízení, uživatelská příručka, kabel USB-micro USB pro propojení s PC, CD se softwarem pro přenos a zpracování výsledků měření (vytváření protokolů), nárazuvzdorný kufřík malých rozměrů.



















Záruční doba
— měřicí jednotka – 3 roky;
— sondy – 2 roky



______________________________________________________________________________________________________________________________________

Sondy pro tloušťkoměr B6-C

Dvojitá sonda 5A10



Určení
Měření tloušťky stěn kovových nádrží, kontejnerů, potrubí velkého průměru.

Technické parametry

  • frekvence v MHz: 5;
  • rozsah tloušťky (pro ocel) v mm: od 1,0 do 200,0;
  • rozměry kontaktní plochy v mm Ø10;
  • celkové rozměry v mm, Ø18×26;
  • rozsah pracovních teplot: od -10° do +60°C.

Podrobnosti
Použití nových syntetických materiálů zajišťuje vysokou odolnost vůči opotřebení a dobrý kontakt s drsnými povrchy.

Dvojitá polyimidová sonda 10A6

Určení
Měření tloušťky potrubí, zakřivených oblastí nádrží s malým poloměrem.

Technické parametry

  • frekvence v MHz: 10;
  • rozsah tloušťky (pro ocel) v mm: od 0,6 do 20;
  • rozměry kontaktní plochy v mm: Ø6;
  • celkové rozměry v mm: Ø14×26;
  • rozsah pracovních teplot: od -10° do +60°C.

Podrobnosti
Použití nových materiálů zajišťuje vysokou odolnost vůči opotřebení a dobrý kontakt s drsnými povrchy.

Dvojitá sonda 2.5A12

Určení
Měření zbytkové tloušťky stěny kovových a nekovových výrobků během výroby, provozu a opravy.

Technické parametry

  • frekvence v MHz: 2,5;
  • rozsah tloušťky (pro ocel) v mm: od 3,0 do 200,0;
  • rozměry kontaktní plochy v mm: Ø15;
  • celkové rozměry v mm: Ø22×45;
  • rozsah pracovních teplot: od -10° do +60°C.

Dvojitá sonda pro vysoké teploty 5T12

Určení
Určena k testování tloušťky kovových částí s vysokými teplotami povrchu. Používaná s tloušťkoměrem B6-C.

Technické parametry

  • frekvence v Mhz: 5;
  • rozsah tloušťky (pro ocel) v mm: od 1,0 do 100,0;
  • rozměry kontaktní plochy v mm: Ø14;
  • celkové rozměry v mm: Ø27×48;
  • rozsah pracovních teplot: od -10° do +250°C.

Dvojitá sonda malých rozměrů 10A4

Určení
Měření tloušťky stěn potrubí, tenkých kovových plechů.

Technické parametry

  • frekvence v Mhz: 10;
  • rozsah tloušťky (pro ocel) v mm: od 0,5 do 10;
  • rozměry kontaktní plochy v mm: Ø4,5;
  • celkové rozměry v mm: Ø9×11;
  • rozsah pracovních teplot: od -10° do +60°C.

Podrobnosti
Velká oblast měření, možnost měření v těžko dostupných místech (nosníky, potrubí s malým průměrem atd).



SONDY PRO MĚŘENÍ PŘES POVLAK

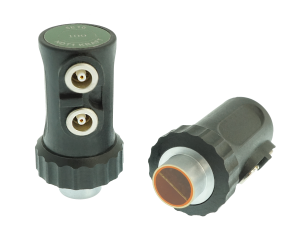

Dvojitá sonda 5E10

Určení
Měření tloušťky stěn kovových nádrží, kontejnerů, trubek s velkým průměrem a také pro měření tloušťky přes povlak.

Technické parametry

  • frekvence v MHz: 5;
  • rozsah tloušťky (pro ocel) v mm: od 1,5 do 300,0 (v režimu Impuls-Echo a Impuls-Echo-Povlak); od 1,0 do 20,0 (v režimu Echo-Echo);
  • tloušťka povlaku do 2,0 mm (v režimu Echo-Echo), tloušťka povlaku do 1,0 mm (v režimu Impuls-Echo-Povlak).
  • rozměry kontaktní plochy v mm: Ø12;
  • celkové rozměry v mm: Ø25×47;
  • rozsah pracovních teplot: od -10° do +60°C.

Dvojitá sonda 10E6

Určení
Měření tloušťky trubek, zakřivených míst nádrží s malým poloměrem a také pro měření přes tloušťky přes povlak.

Technické parametry

  • frekvence v MHz: 10;
  • rozsah tloušťky (pro ocel) v mm: od 0,6 do 50,0 (v režimu Impuls-Echo), od 0,6 do 10,0 (v režimu Echo-Echo), od 0,6 do 25,0 (v režimu Impuls-Echo-Povlak);
  • tloušťka povlaku do 1,0 mm (v režimu Echo-Echo), tloušťka povlaku do 0,5 mm (v režimu Impuls-Echo-Povlak).
  • rozměry kontaktní plochy v mm: Ø8;
  • celkové rozměry v mm: Ø25×47;
  • rozsah pracovních teplot: od -10° do +60°C.

Podrobnosti
Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu.

Sonda 15DL6 se zpožďovací předsádkou

Určení
Doporučuje se pro měření tloušťky velmi tenkých materiálů.

Technické parametry

  • frekvence v MHz: 15;
  • rozsah tloušťky (pro ocel) v mm: od 0,25 do 10,0;
  • tloušťka povlaku do 2,0 mm;
  • rozměry kontaktní plochy v mm: Ø7,4;
  • celkové rozměry v mm: Ø14×25,5;
  • rozsah pracovních teplot: od +5° do +50°C.

Podrobnosti
Měření tloušťky stěny kovových výrobků, také přes vrstvu povlaku (barva apod.), v těžko dostupných místech (trubky s malým průměrem, aj.).

SONDY S JEDNÍM MĚNIČEM A OCHRANNOU MEMBRÁNOU (PRO REŽIM ECHO-ECHO)

Sonda P111-S5C

Určení
Měření zbytkové tloušťky stěny kovových a nekovových výrobků a pro měření tlouštky přes povlak.

Technické parametry

  • frekvence v MHz: 5;
  • rozsah tloušťky (pro ocel) v mm: od 1,0 do 200,0;
  • rozměry kontaktní plochy v mm: Ø16;
  • celkové rozměry v mm: Ø26×46;
  • rozsah pracovních teplot: od -10° do +60°C.
  • ochranná membrána: polyuretanová membrána

Podrobnosti
Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu. Měření přes povlaky.

Sonda P111-S2C

Určení
Měření zbytkové tloušťky stěny kovových a nekovových výrobků a pro měření tlouštky přes povlak.

Technické parametry

  • frekvence v MHz: 2;
  • rozsah tloušťky (pro ocel) v mm: od 2,0 do 150,0;
  • rozměry kontaktní plochy v mm: Ø16;
  • celkové rozměry v mm: Ø26×46;
  • rozsah pracovních teplot: od -10° do +60°C.
  • ochranná membrána: polyuretanová membrána

Podrobnosti
Dobrý akustický kontakt na drsném a velmi zkorodovaném povrchu. Měření přes povlaky.
